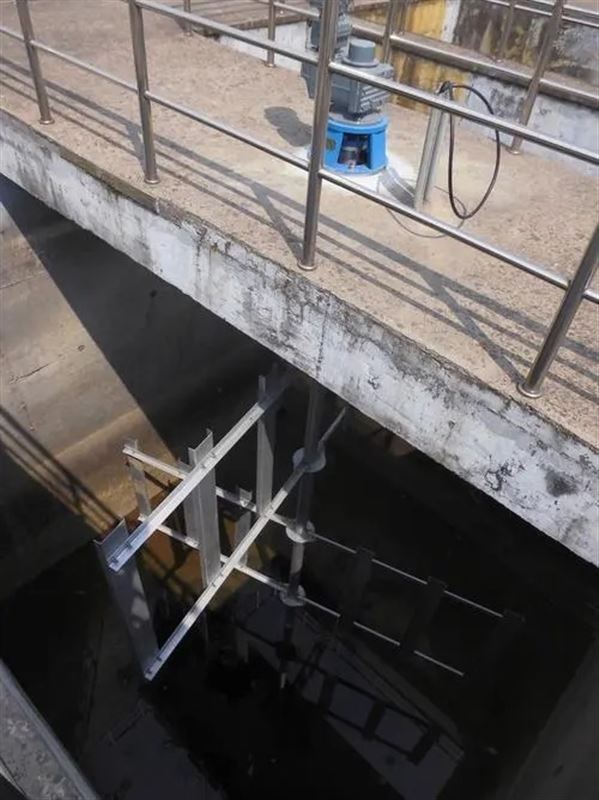

初沉池框叶式搅拌机厂家是一种专为高粘度物料混合设计的工业搅拌设备，其桨叶呈框形结构，贴近容器内壁运行，能有效刮壁、防止物料沉积，广泛应用于化工、食品、制药、涂料等行业，尤其适用于传热、晶析及高浓度淤浆的搅拌操作。

初沉池框叶式搅拌机厂家使用说明书：

一、初沉池框叶式搅拌机厂家产品概述

框式搅拌器是一种适用于低粘度到高粘度流体搅拌的设备，其叶轮直径通常取反应器内径的2/3～9/10，转速范围多为10～70r/min^。该设备在罐内移动流量大，水平回转流占主导地位，与釜壁间隙较小，能有效带走罐壁上的静止流体层，在传热、晶析操作中表现出色，也常用于搅拌高浓度淤浆、沉淀性淤浆以及高粘度流体。

二、结构特点

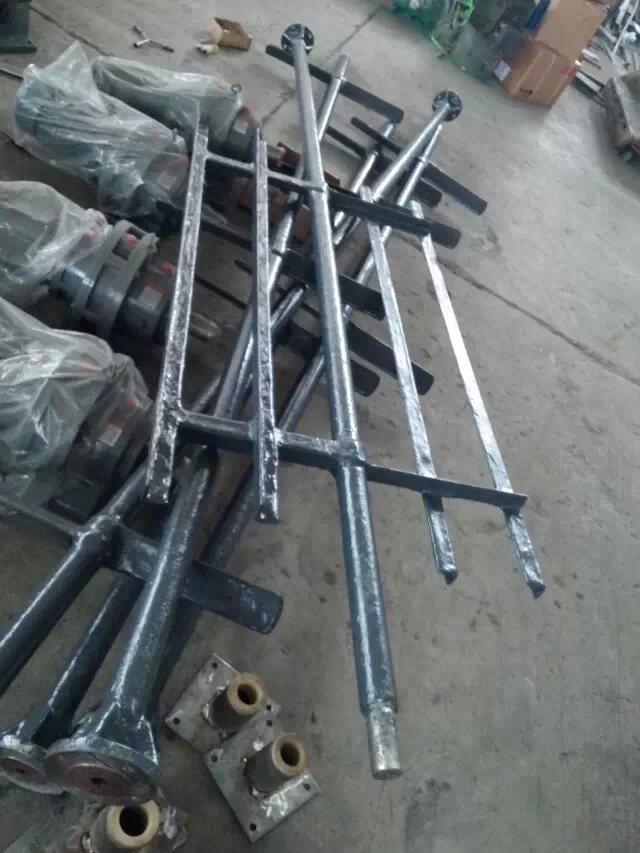

叶轮结构：叶轮外廓接近搅拌罐内壁，底部形状可根据罐底轮廓设计为椭圆、锥形等。为增大搅拌范围和提高刚性，可在锚式及框式基础上增加立叶和横梁，结构形式多样。叶轮多以扁钢、角钢制造，也可采用加筋钢板提升强度；大型叶轮叶片间多为螺栓连接，便于装拆，小型叶轮则可采用铸造或焊接方式^。

连接方式：与搅拌轴连接类似桨式，叶轮一端制成半圆状轴环，通过螺栓夹紧固定在搅拌轴上，同时用穿轴螺栓加固^。

轴体设计：搅拌轴多为整体结构，直线度可达0.05mm，法兰处跳动不大于0.05mm，确保运行平稳。

三、适用范围

工艺场景：广泛应用于给水排水处理中水处理药剂溶解、原水与混凝剂混合反应，以及化工、制药等行业中釜内不同比重有机或无机液体的液相搅拌混合。

介质类型：适用于粥状物料、高浓度淤浆、沉淀性淤浆，以及粘度为200～300Pa·s的高粘度流体。但在搅拌低粘度液体时，不适合液-液和气-液分散操作。

四、安装说明

（一）安装前准备

技术资料核查：确认具备设备出厂合格证、安装说明书、总装图等技术文件，制定详细施工方案。

基础验收：检查混凝土基础平整性，无裂缝、蜂窝、露筋等缺陷，使用水平仪找平，标高误差控制在±5mm以内。

设备检查：核对设备型号、规格与装箱清单一致，检查泵体、叶轮、搅拌轴等部件无损伤，紧固件无松动。

工具材料准备：准备起重设备、水平尺、力矩扳手、垫铁、密封垫片等必要工具和辅材。

（二）安装步骤

底座安装：将设备底座放置于基础上，使用垫铁调整水平度，纵横向水平偏差不超过0.1mm/m；地脚螺栓垂直安放，确保位置准确、不晃动。

搅拌轴安装：搅拌轴间采用法兰联接，由双列角接触推力球轴承和滑动轴承支承，滑动轴承通过油室内润滑脂润滑。安装时保证轴体直线度，避免因安装偏差导致运行振动。

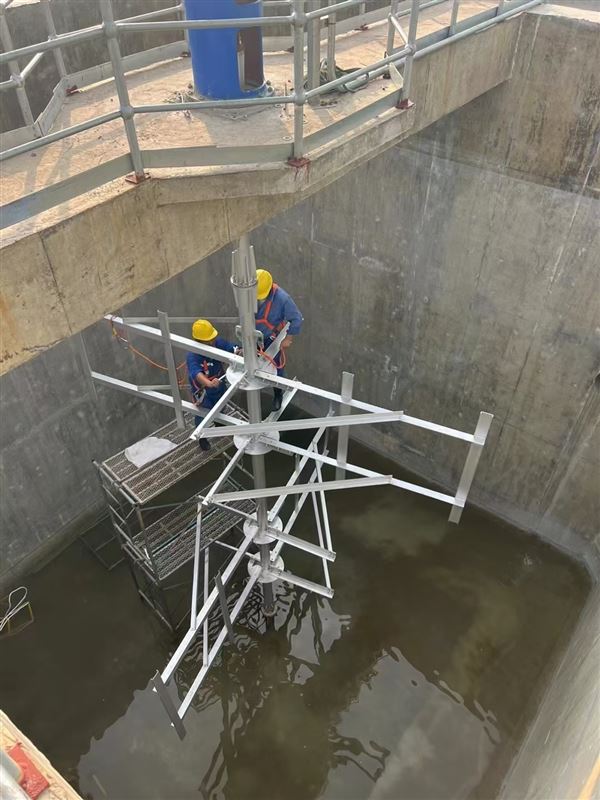

叶轮安装：按照叶轮与搅拌轴的连接方式，将叶轮半圆状轴环套在搅拌轴上，用螺栓夹紧固定，同时拧紧穿轴螺栓。大型叶轮需注意叶片间螺栓连接牢固^。

驱动装置安装：驱动装置主轴通过联轴器与搅拌轴联接，确保传动环节连接紧密，机械效率正常。

地脚螺栓紧固：水泥干固后，按对角顺序分次拧紧地脚螺栓，防止底座变形，确保机组稳固。

（三）管路与电气连接

管路连接：若有配套管路，确保管路支撑独立设置，避免将管道重量施加于设备本体。根据工艺要求连接进、出料管路，保证密封良好。

电气连接：由专业电工进行电气接线，确保电源电压在设备铭牌额定电压±5%范围内，电源离设备较远时适当加粗电缆截面积，减少接头数量^。电缆中黄绿线作为地线，需牢固连接且比其他线长出50mm^。

五、操作指南

（一）启动前检查

电气系统检查：由合格电工检查电气保护系统连接正确、运行正常；使用0 - 500V兆欧表检测电机定子绕组对地绝缘电阻，不得低于1兆欧^。

电源检查：确认电源电压在额定电压±5%范围内，电压升高值不超过额定电压的10%^。

叶轮旋转方向检查：初次启动或重新安装后，进行简短启动，从上往下看，叶轮应为逆时针方向旋转。若旋转方向错误，调换控制器上三相线中的任意两条线即可纠正^。

设备检查：手动盘车，确认叶轮转动灵活无卡阻；检查各紧固件是否紧固，联轴器防护罩安装到位。

（二）启动操作

打开相关阀门（若有），确保物料流通顺畅。

点动电机，确认叶轮旋转方向正确后，正式启动电机^。

启动后观察设备运行状态，检查是否有异常振动、噪音，电机电流、温度是否正常。

（三）运行操作

根据工艺要求调整搅拌转速，避免设备过载运行。电机功率应大于实际轴功率的1.2倍，保证在任何工况下不过载。

运行过程中定期检查设备运行参数，如轴承温升不得超过60℃，机械密封泄漏量应控制在允许范围内。

确保池内或釜内物料搅拌均匀，无沉淀现象，整池平均流速≥230mm/s。

（四）停机操作

停机前先停止加料，待机筒内余料转动排除后，再切断整机供电及控制线路。

关闭相关阀门（若有），防止物料倒流。

六、初沉池框叶式搅拌机厂家维护与保养

（一）日常维护

设备运行过程中，每日检查设备振动、噪音、温度等运行参数，记录运行状态。

定期检查紧固件是否松动，如有松动及时拧紧。

保持设备及周边环境清洁，避免杂物进入设备内部。

（二）定期保养

润滑保养：滑动轴承定期补充润滑脂，确保轴承润滑良好；减速机按照说明书要求定期更换润滑油，齿轮材料为合金钢硬齿面，轴承额定寿命不低于100000小时。

密封检查：定期检查机械密封磨损情况，若泄漏量超过允许范围，及时更换密封件。

电气保养：定期检查电气线路绝缘情况，紧固接线端子，防止因线路问题引发设备故障^。

叶轮检查：定期检查叶轮磨损、腐蚀情况，若出现严重磨损或腐蚀，及时修复或更换。

（三）故障排除

七、安全注意事项

设备运行过程中，严禁手伸进桶体旋转部位，避免发生安全事故。

电气接线须由专业电工操作，确保接地良好，防止触电事故^。

设备检修时，必须切断电源并悬挂警示标志，防止误启动。

若设备出现异常情况，如异响、高温、泄漏等，应立即停机检查，排除故障后方可继续运行。 以上说明书涵盖了框式搅拌器从产品介绍到安装、操作、维护保养的全流程内容，同时包含故障排除与安全注意事项，能够为设备的安全、稳定运行提供全面指导。您可以根据实际使用场景和设备型号，对部分内容进行针对性调整。
