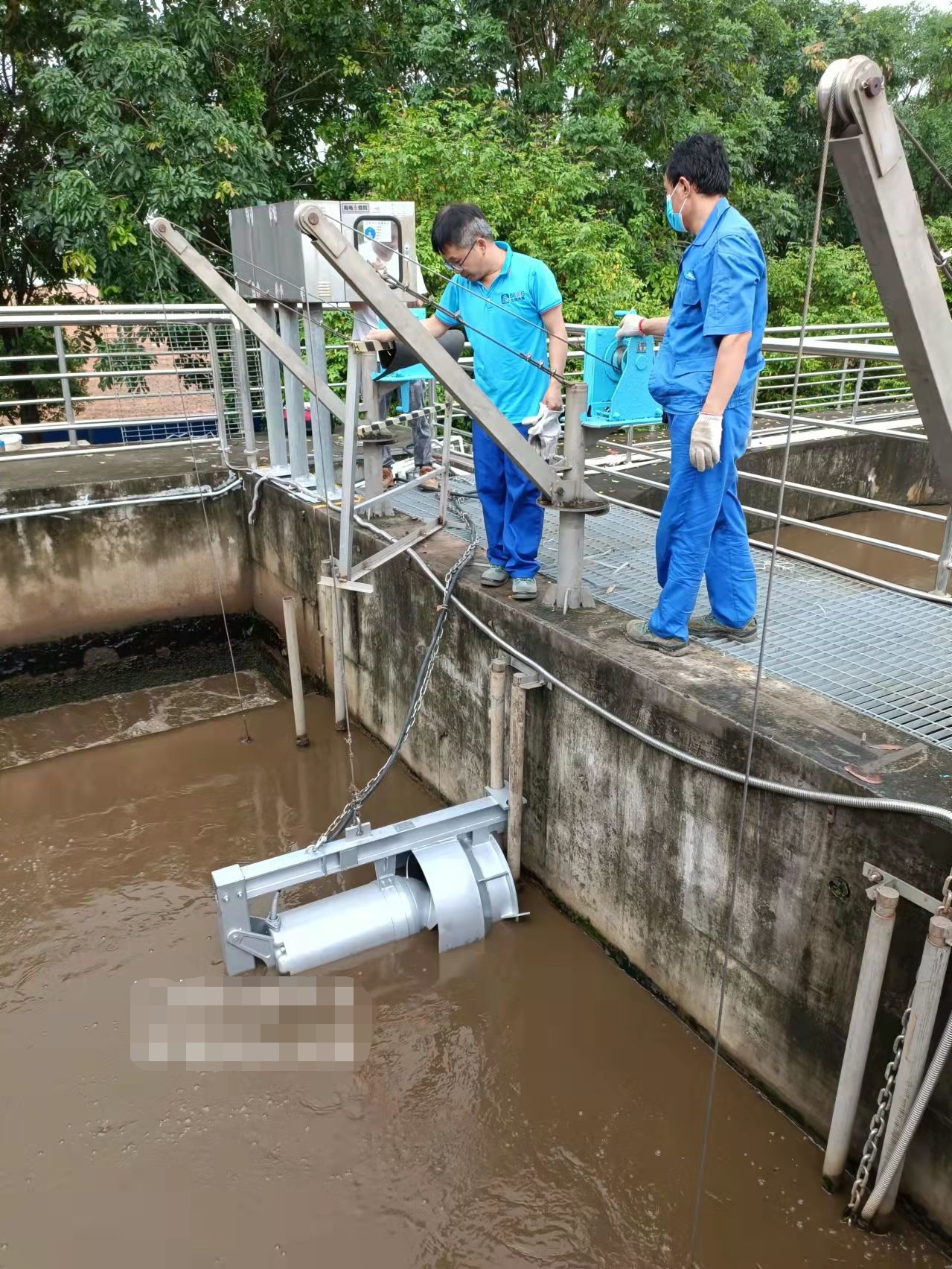

QJB-W7.5潜水回流泵技术说明

QJB-W7.5潜水回流泵技术说明：

杜安环保QJB-W潜水回流泵是我公司在引进同行技术的基础上研制的新产品，该产品在投放市场以来，深受广大用户欢迎，在全国数十家污水处理厂投入运行，取得了满意的实际效果。

QJB-W7.5潜水回流泵抗堵塞、抗缠绕，主机采用冲压成型结构，体积小、精度高、耐腐蚀、无噪音，设置多重保护，安全可靠。

1、设备名称：     潜水回流泵

2、型   号：    QJB-W7.5

3、主要技术参数：

4、技术性能

4.1 回流泵转动平衡自如，无卡死、停滞、振动等现象；

4.2 回流泵作密封气压实验，实验压力为3kg/m2，历时5分钟无泄漏现象；

4.3 回流泵采用双机械密封结构和唇形密封组织，机械密封保证在15000小时内可靠运行而不需更换；

4.4 回流泵引出电缆采用GB5013.2中YZW型橡套软电缆或性能相同的其它电缆，电缆密封头采用特殊硫化处理，以防电缆外皮破损渗水至电机，电缆外套具有可靠的保护装置；

4.5 回流泵表面喷涂环氧树脂防腐漆，涂层厚度大于300μm，其表面光亮，无砂眼、裂痕等，过流部件采用喷涂环氧树脂防腐漆。

4.6 回流泵油室内设有密封泄漏保护装置；

4.7 回流泵引出电缆中双色线（黄/绿）规定为接地线，联接可靠。接地标志明显，在使用期内不易磨灭；

4.8 回流泵桨叶及转子采用动平衡试验，平衡精度为G6.3；

4.9 回流泵定子绕组内设有电子湿度传感器，以防电机绕组受潮烧毁。

5、使用寿命

潜水回流泵在规定的使用条件下，故障前平均运行时间不小于15000小时，整机使用寿命不小于20年。

6、潜水结构设计

1）主机

回流泵为直联冲压式结构，采用多级电机，叶片经冲压成型，精度好，效率高，结构紧凑，体积小，重量轻，操作维护方便，使用寿命长。壳体全部采用不锈钢制造，外形美观流畅。

2）接线盒

接线盒与周围液体、电机部分充分密封隔离；

冷却：电机定子由周围的液体冷却。

3）叶片

叶片为三叶橡胶形，钢制轮毂，有效防止了叶片的断裂问题，叶片进口边向后弯曲，具有长期自动清洗功能，用锁紧螺母紧固在轴上，在起吊维修时，容易拆卸更换。

4）电机

电机绕组的绝缘等级为F等级，其定子绕组内设有湿度传感器，以防电机绕组受潮烧毁。

5）油室

润滑并冷却密封装置，轴承座及齿轮与电机和液体之间，油室起着减震和消音的作用。

6）轴承

内回流泵轴承的运行寿命大于80000小时；

考虑到轴承运行中的不利因素，因此选用的轴承寿命将高于上述值。本公司选用进口轴承。

7）轴密封

内回流泵有两个机械密封和一个唇形密封组成。密封装置材料：碳化钨--碳化钨。

8）监测系统

定子绕组中装有两个热敏开关正常情况下，电机的温度不超过85℃。

9）材料

轴                                不锈钢

叶 轮                              不锈钢

壳体                               不锈钢

紧固件                              不锈钢

安装系统                             不锈钢

O型圈                                     丁晴橡胶70

机械密封                             碳化钨

7、控制系统

每台潜水回流泵均引出控制保护信号线，具有对泵进行过载、缺相、短路、泄漏、超温等保护功能和提供相应的信号指示，可确保机组可靠运行。

8、供货范围

潜水回流泵主机；安装系统（穿墙管、拍门）；现场控制柜。

潜水回流泵现场电气控制箱说明：

1）现场控制箱结构

控制箱室外支架式安装（带观察窗）

控制箱要求前检修，前开门

电缆进出线为下进，下出线方式

盘内塑料元件无卤素，CFC，阻燃，自熄

盘体材质：ASTM304不锈钢

防护等级：IP55

2）控制箱功能

现场控制箱用于控制设备的开/停，动力及信号电缆的转接。

现场控制箱内至少包括：进线隔离开关，空气断路器，热继电器，接触器，控制操作单元，动力及信号接线转接端子排，故障信号转换装置，“急停"按钮等元件。设备监控单元能将设备本体检测装置检测的信号转换成一个带转换接点开关量输出。

设备的手/自动转换、运行、故障等信号可整合至PLC系统。

（3）技术参数

工作电源：AC   380V   50Hz  三相五线制

辅助电源：AC   220V   50Hz
