穿墙泵QJB-W4/12是污水处理系统中实现污泥循环回流的核心设备，主要用于将二次沉淀池底部的活性污泥或混合液高效泵送回生物反应池（如好氧池、缺氧池），以维持系统内微生物浓度稳定，保障脱氮除磷等生化处理过程的连续高效运行。该设备采用‌浸没式工作方式‌，具备结构紧凑、安装便捷、抗堵塞性强等特点，广泛应用于市政污水处理厂及工业废水处理工程。

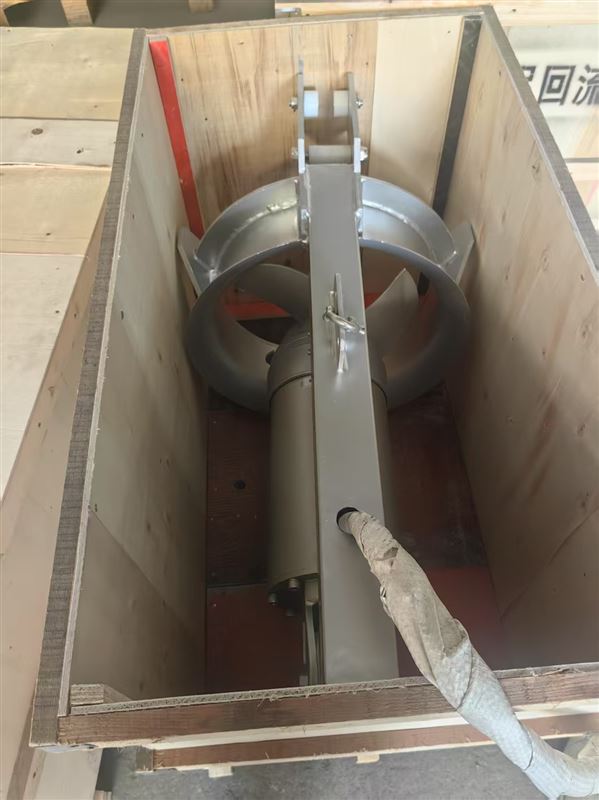

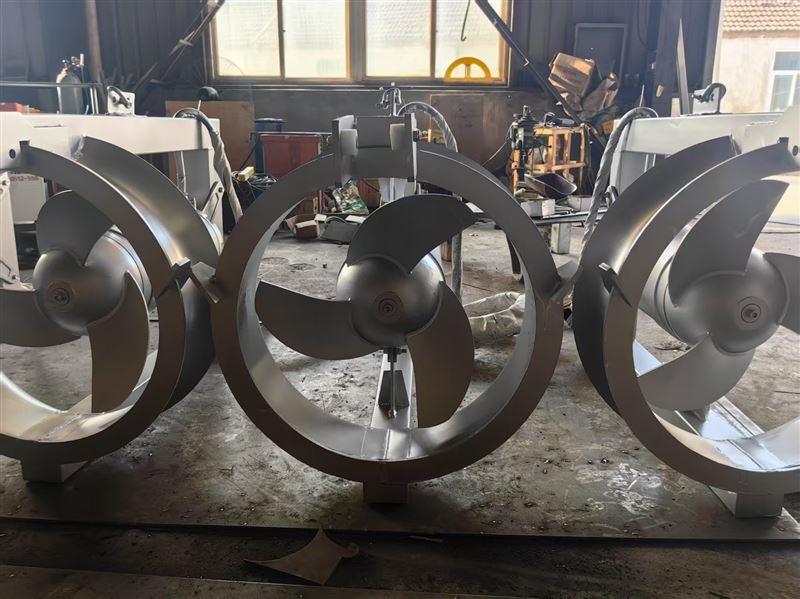

穿墙泵QJB-W4/12

穿墙泵QJB-W4/12安装：

二沉池潜水回流泵的安装是确保污水处理系统稳定运行的关键环节，需遵循标准化流程，兼顾设备安全、密封可靠与后期维护便利。是结合行业规范与工程实践总结的‌系统化安装步骤‌，适用于主流自动耦合式潜水回流泵（如QJB-W系列）。

一、安装前准备

现场勘察与条件确认‌

确认穿墙管已按设计要求预埋并二次浇注固定，内径与泵体匹配，同心度偏差≤2mm。

检查池内水位是否满足最小淹没深度（通常叶轮应低于较低水位0.5m以上），防止电机散热不良。

确保电源电压为380V/50Hz，控制柜具备过载、漏电、相序保护功能。

工具与材料准备‌

扳手、套筒、水平仪、激光对中仪、手拉葫芦（承重≥1.5倍泵重）

不锈钢膨胀螺栓（M10–M20）、地脚螺栓、电缆夹、防水密封胶

二硫化钼润滑脂、硅基润滑脂（用于导轨和密封圈）

设备检查‌

核对泵型号、功率、流量、扬程是否与设计一致。

检查电缆无破损，叶轮转动灵活，机械密封无损伤。

测量电机绝缘电阻≥1MΩ（使用500V兆欧表）。

二、导轨与耦合系统安装

安装导轨支架‌

将不锈钢导轨垂直固定于池壁，使用水平仪或激光铅垂校正垂直度，偏差控制在±0.5mm/m以内。

采用化学锚栓或膨胀螺栓（如M20×150）牢固连接，确保能承受泵体全部重量及运行推力。

固定排水底座（耦合底座）‌

将底座法兰焊接或用地脚螺栓固定在穿墙管出口端，确保与导轨在同一轴线上。

底座内嵌橡胶密封圈，安装时保持清洁，避免砂石划伤。

安装起吊装置‌：在导轨顶部安装手拉葫芦或电动提升机，连接钢丝绳或不锈钢链条。

检查制动装置是否可靠，提升能力需覆盖泵体总重（含水重量）。

三、泵体就位与自动耦合

泵体吊装‌

使用吊装带将泵体平稳吊起，沿导轨缓慢下放，禁止斜拉或撞击导轨。

确保泵体耦合架与导轨对齐，吊钩中心与泵体重心一致。

自动耦合对接‌

泵体依靠自重沿导轨下滑，耦合架斜面自动楔入排水底座，实现定位与密封。

下降到位后，密封圈受压形成可靠密封，耐压可达0.2MPa以上。

电缆连接与固定‌

电缆通过专用夹具沿导轨绑扎，避免悬空受力。

接线端子压接牢固，接地线截面积不小于相线1/2，接地电阻≤4Ω。

四、穿墙泵QJB-W4/12安装后调试与验证

手动盘车检查‌

断电状态下用手转动联轴器，确认叶轮旋转灵活，无卡阻现象。

点动测试转向‌

短时点动启动（不超过3秒），观察叶轮转向是否正确（从电机端看为顺时针）。

若反转，立即停机调换控制柜相序。

空载试运行‌

运行5–10分钟，监测电流是否稳定、有无异常振动或噪音。

观察机械密封处泄漏情况：初期允许微量滴漏（≤5滴/分钟），随后应趋于无漏。

负载运行验证‌

打开出口阀门，连续运行30分钟以上，使用便携式超声波流量计检测回流流量是否达标。

检查控制系统液位联锁、故障报警信号是否正常上传PLC。

五、关键注意事项（避坑指南）

‌必须保证导轨垂直‌：倾斜会导致泵体卡滞、密封不严，甚至损坏耦合结构。

‌严禁干启动‌：泵体未浸入水中前不得长时间运行，防止机械密封烧毁。

‌密封圈禁止使用密封胶‌：仅可涂抹硅基润滑脂，防止堵塞流道或影响密封性能。

‌定期检查膨胀螺栓锈蚀情况‌：建议每半年一次，必要时更换为316L不锈钢材质。

推荐做法：初次运行后七天内加强巡检，需关注密封泄漏趋势与电流稳定性。
