GSJ-2500酸化池双曲面搅拌机配备齿轮箱减速机，常用的减速机有斜齿轮箱减速机和摆线针轮减速机，斜齿轮箱减速机具有较高的传动效率和较大的承载能力，而摆线减速机的啮合齿数比齿轮多很多，遇到冲击载荷时多齿可以分散冲击载荷；相较而言斜齿轮箱减速机的噪音比摆线减速机低很多，而且更易维修。电机为交流鼠笼式感应电动机与平行轴－斜齿轮箱减速机（硬齿面） 组成一体化结构。双曲面搅拌机所有轴承使用寿命不低于10万

GSJ-2500酸化池双曲面搅拌机是一款高效节能的搅拌混合设备，凭借独特的双曲面叶轮结构，能实现固液、气液的三维立体螺旋状混合，有效解决传统搅拌设备易出现死角、混合不均、能耗高的问题。该设备广泛应用于环保、化工、能源、轻工等行业，尤其适用于污水处理工艺中的混凝池、调节池、厌氧池、硝化和反硝化池等场景。

设备设计使用寿命不小于20年，可每日24小时连续运行，运行时间不低于10000小时，具备结构紧凑、运行可靠、安装维护便捷等特点，相比传统搅拌方式节能30%-50%^。

二、技术参数

三、GSJ-2500酸化池双曲面搅拌机结构组成

（一）干式安装型（GDJ型）

由减速电机、减震座、搅拌轴、双曲面叶轮、电控箱、桥架（用户自备）等组成。减速电机通过悬臂式立轴与双曲面叶轮直联，扭矩传递直接高效，主轴为整体设计，无分段式联轴器连接，运行稳定性更强^。

（二）潜水式安装型（QDJ型）

由机架、起吊钢绳、主机、双曲面叶轮及电控箱等组成。设备可直接潜入水中运行，无需复杂的桥架支撑，适用于特定池型需求。

（三）核心部件说明

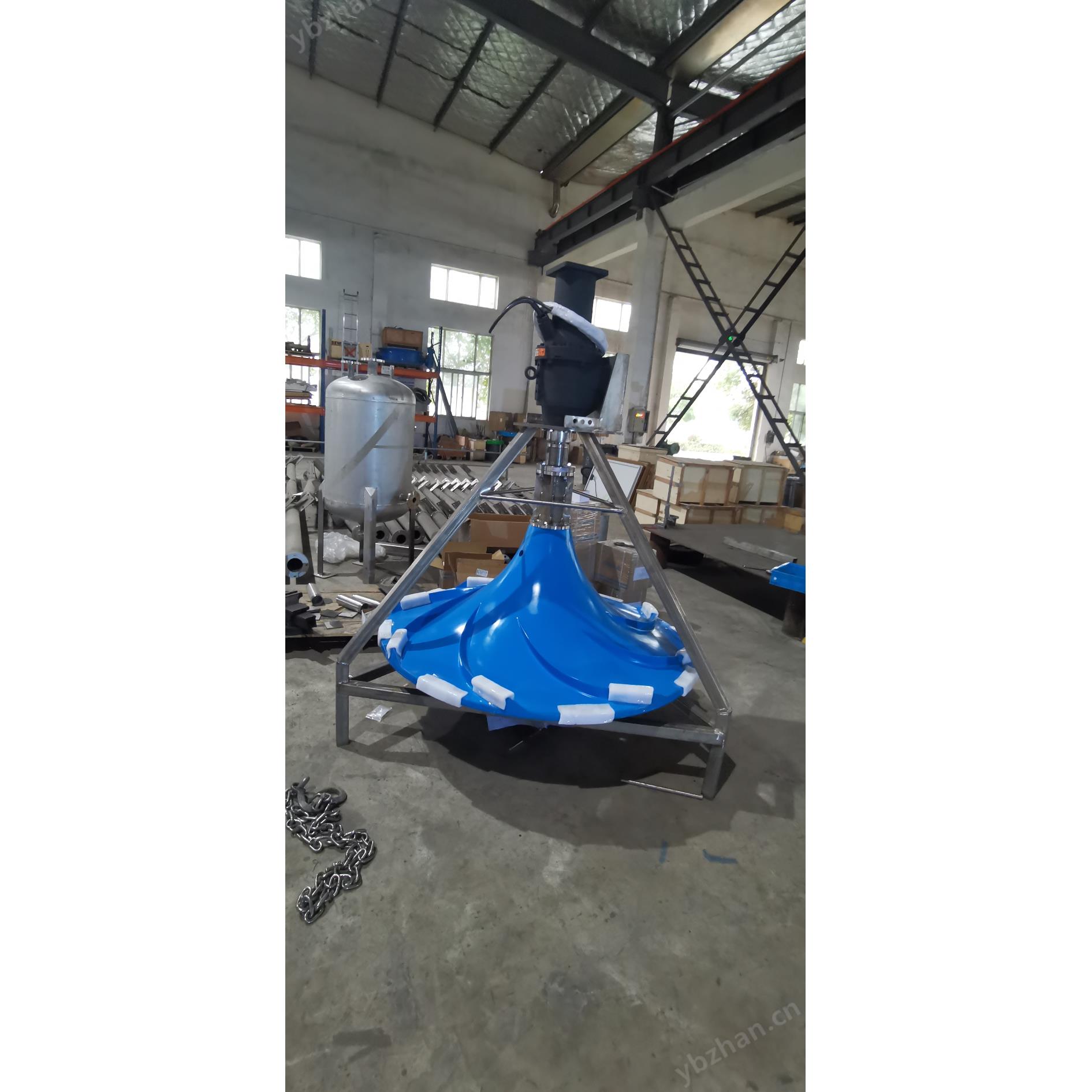

双曲面叶轮：采用圆锥体双曲面形、半开式结构，锥面上带有导流肋，由增强纤维或钢制材料制作，能适应不同工况需求。叶轮与轴采用沉孔螺母方式联接，确保运行中无松动^。

减速电机：采用斜齿轮减速机，齿轮符合DIN标准，为合金钢硬齿面，服务系数≥2.0，轴承额定寿命≥100000小时；电机符合IEC标准，F级绝缘，电源380V、3相、50HZ，防护等级IP65，每小时可启动至少12次。

四、安装说明

（一）安装前准备

基础检查：确认混凝土基础或楼板平整结实，无裂缝、蜂窝等缺陷；若为干式安装，桥架需校正水平，半桥架立柱校正垂直，地脚螺栓连接牢固^。

设备验收：检查设备各部件（叶轮、搅拌轴、电机、减速机等）无变形、损伤、锈蚀；核对随机附件（密封件、螺栓、说明书、合格证等）是否齐全^。

电气检查：由合格电工检查电机、电器绝缘性能，确认电源电压与设备额定电压一致；提前确定叶轮转向，从上往下看正确转向为逆时针，若转向相反，调换任意2根电源接线即可。

池体准备：确保池底平整结实，无建筑垃圾；叶轮离池底较小工作距离≤300mm，保证搅拌无淤泥堆积。

（二）干式安装步骤

将减震座平放在桥架规定位置，校正水平后与桥架连接固定^。

把减速电机安装在减震座上，并用螺栓紧固^。

将叶轮与搅拌轴通过法兰用螺栓连接并紧固，若池内已注水，需先将轴和叶轮连接好放入水中，再将搅拌轴与减速机输出轴连接紧固^。

安装完成后，检查搅拌轴垂直度，垂直偏差需小于1/1000；手动盘动电机叶片，确认叶轮转动灵活无卡阻，搅拌轴摆动偏差小于3/1000^。

固定好电机电缆，避免与吊索捆扎在一起，防止钢绳和电缆卷入叶轮；将电缆接入电控柜^。

潜水式安装步骤：用吊车起吊设备，缓慢放入池中指定位置，过程中避免撞击池壁^。

将固定绳索一端固定在岸边，防止设备移位；将电机电缆与吊索分开固定，接入电控柜^。

检查叶轮位置，确保离池底距离≤300mm；手动盘动叶轮，确认转动灵活^。

（四）GSJ-2500酸化池双曲面搅拌机安装注意事项

水下电缆需固定牢固，防止运行中磨损^。

封闭池体需预留叶轮进出口尺寸，保证水流循环顺畅。

安装过程中严格遵循国家有关电气规程及安全规程操作。
