QJB4/12-620/3-480S潜水搅拌器 方向可调应用于污水处理场的调节池及剩余污泥池中，用于水质、混合液的搅拌及混合等。

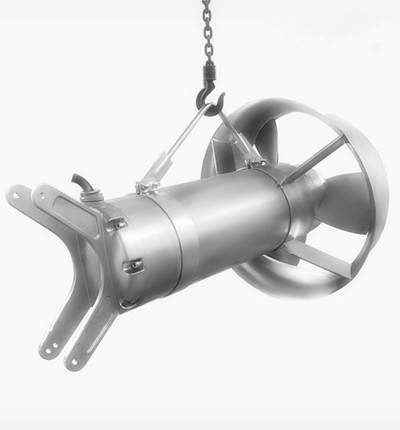

QJB4/12-620/3-480S潜水搅拌器 方向可调

电机功率4KW

叶轮直径620mm

叶轮转速480转/分

电机级数：12级

304不锈钢材质

含导流罩

NSK轴承

碳化钨机械密封

重量：275kg

配导杆、起吊架、手拉葫芦、不锈钢吊链、膨胀螺栓等安装附件。

QJB4/12-620/3-480S潜水搅拌器 方向可调工艺说明：

（1）工作条件

介质                   污水处理厂进水、污泥等

pH值                   7-9

介质温度               5～38℃

户外温度               －10℃～50℃

户外湿度               ＞90%

（2）一般要求

杜安环保技术负责根据所提供的池型和水深，合理设定潜水搅拌机的安装位置，校核并确定潜水潜水搅拌机的数量及功率，并提供设计安装图纸及性能曲线。

潜水搅拌机采用中转速螺旋桨，螺旋桨为3个叶片带导流环。

潜水搅拌机工作时，要求池底水平流速大于0.3m/s，以防发生沉淀。

潜水搅拌机沿导杆上下移动，升降自如，并可进行水平和垂直方向的调整，并设制动装置。

导杆及吊架有足够的强度和刚度，起放过程中不允许有任何变形产生。

（3）技术要求

潜水搅拌机采用具有良好自清功能、工作时无振动、且经过优化设计的轴流叶轮，强化聚氨脂铸造桨叶，并经过动平衡试验。叶轮应能高效地搅拌推动池底流体的流动。桨叶都具有相同的形状。

叶轮和轴之间采用键连接固定在轴的端部，并加以密封，叶轮和轴采用锁定装置以防叶轮和轴无论是正转还是偶尔发生反转都不会发生松动。叶轮作动平衡和静平衡试验.

桨叶根部有足够的强度，在规定的运行工况下不允许有任何开裂等情况发生。

潜水搅拌机与电机同轴。搅拌器螺旋桨的轴须是电机轴的延伸。藕联将不予接受。

所有轴承的设计寿命不低于100000小时。

每台搅拌器配有一个双机械密封系统。密封在油腔内运行，该油腔能以一稳定的流速对重叠的密封面进行润滑。

（4）电机

潜水搅拌机电机为潜水全铜线圈电机，定子绕组和定子进线的绝缘等级为F级绝缘温度155°C，电机的防护等级为IP68。

电机应设计成可连续处理搅拌40°C的介质，每小时起动10次。为监控每相绕组上的温度，在定子进线线圈中应装有热敏开关，可与电机过载保护相连接并与控制柜相连接。

潜水电机和搅拌机均应由同一制造商制造。

（4）电缆进线密封

电缆进线密封设计应能消除一定的扭矩以形成一个防水的潜水密封。该密封应保证电缆的更换，不能用环氧，硅或其它二次密封系统进行密封。

电缆接头部分，采取措施防止由于温差引起的电缆内外空气交换。

电缆在水中进行适当的固定，且提供固定装置。

潜水搅拌机材质说明：

潜水搅拌机安装使用注意事项

1.接线方法：三根粗线是主线，一根黄绿花线是接地，两根同色的线是过热保护，剩下的是进水保护。
2.正反转问题：正对叶轮方向为逆时针方向，从搅拌机接线盒方向看为顺时针方向。
3.电缆的保护问题：潜水搅拌机放到位后，把电缆拉紧固定后再接通电源，避免吸力过大把电缆吸入叶轮处打断。
4.避免缺相：接通电源后三根线都用电流表卡下电流，避免缺相烧毁电机。
5.如电缆水下部分破损应及时更换，不可缠防水胶布继续使用。水下压强大，水会沿缝隙沿电缆进入电机烧毁。
