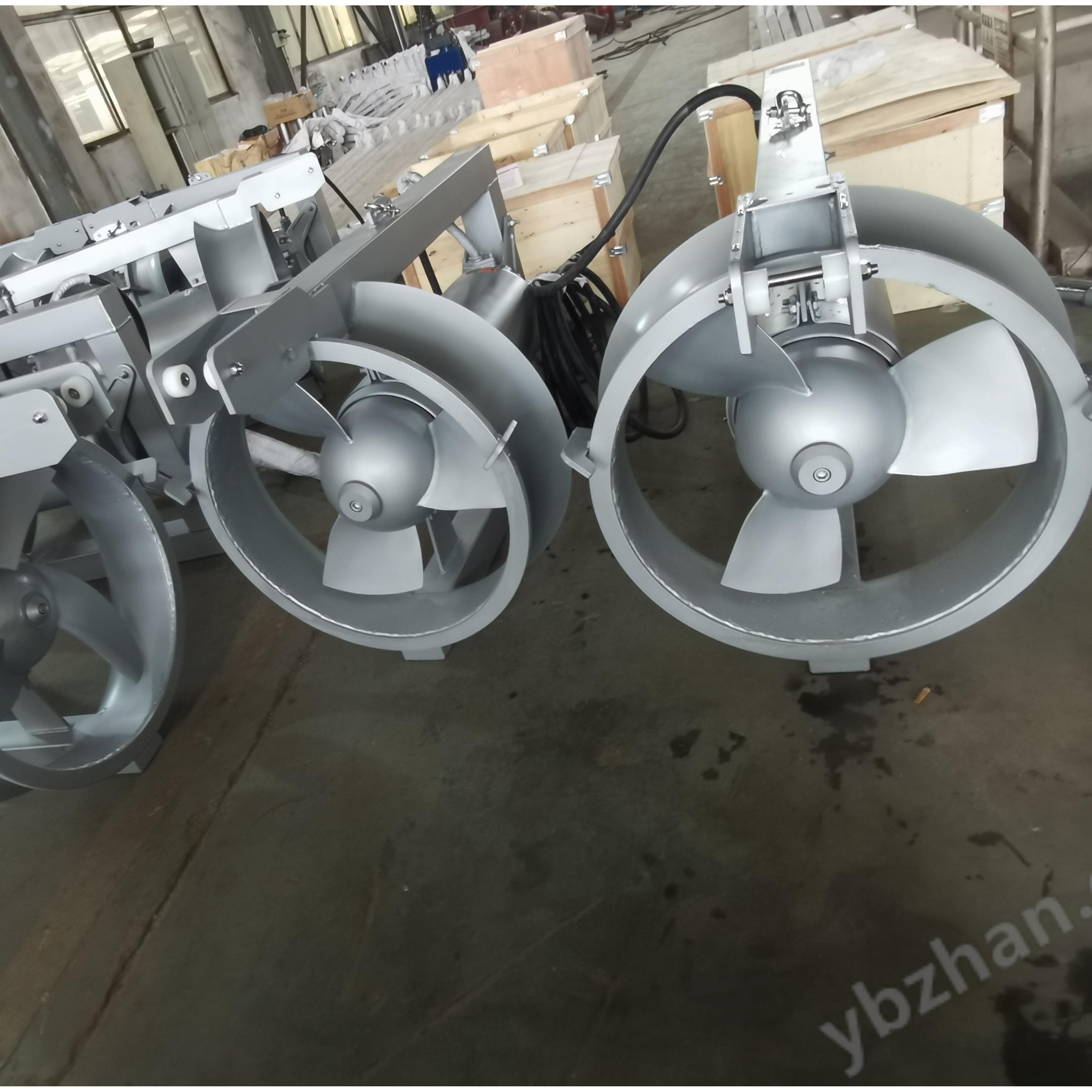

穿墙式水平轴流泵CAD安装图是机泵一体化的潜水式轴流泵，整机潜入水下运行，核心作用是将污水处理生化池末端的混合液大流量回流至前端缺氧/厌氧池，保障反硝化脱氮所需的污泥与碳源循环，是污水厂脱氮工艺的关键配套设备。

穿墙式水平轴流泵CAD安装图是一套适配浮箱式结构的专用安装工艺，结合你之前长期关注潜水回流泵、井筒拍门安装的相关背景，以下是完整的标准化安装流程与核心要点：

一、安装前准备工作

配件核验‌：核对浮箱式拍门、潜水回流泵主机、自耦耦合底座、导杆、浮箱密封件等配件齐全，检查拱形拍门盖无磕碰损伤，三元乙丙橡胶密封圈清洁无划伤。

工况确认‌：确认排水管道末端管口平整，浮箱安装位置的水位条件符合设计要求，现场起吊设备的承重能力≥1.5倍拍门+泵体总重量。

工具准备‌：准备水平仪、激光铅垂仪、手拉葫芦、扭矩扳手、硅基密封润滑脂等专用工具。

二、分步标准化安装操作

预埋法兰底座‌：将穿墙管出口的法兰底座固定在管道末端，调整法兰面水平度误错≤0.5mm/m，清理法兰面的杂物、锈迹，保证密封面平整。

浮箱拍门就位‌：通过起吊设备将浮箱式拍门平稳吊装至安装位置，对准法兰孔位穿入紧固螺栓，对角均匀拧紧，保证拍门与管道法兰充分贴合，无渗漏缝隙。

导杆系统安装‌：使用AISI304不锈钢导杆，顶部与浮箱支架连接，底部与拍门底座对齐，校正导杆垂直度误错＜1mm/m，保证回流泵可沿导杆顺畅滑动就位。

潜水回流泵耦合安装‌：通过可移动式吊架将泵体沿导杆缓缓下放，直至泵体出口与浮箱拍门的进水侧自动压紧密封，实现无人工干预的自动耦合对接。

电缆布设‌：水下电缆用专用夹具固定于导杆外侧，避免水流冲击造成电缆磨损，严禁电缆悬空自由摆动。

三、安装后调试与校验

密封性能测试‌：关闭拍门出口侧，向管道内充水加压至0.2MPa，保压5分钟，检查拍门法兰面、密封面无渗漏。

开启压力校验‌：启动潜水回流泵，观察拍门在水流压力作用下可顺畅自动开启，无卡滞现象，无需额外外力辅助即可实现自流排水。

反向关闭测试‌：停泵后模拟外水倒灌工况，拍门在外部水压与浮箱自重作用下可自动快速关闭，无反向渗漏，实现充分止回。

带载试运行‌：设备连续运行2小时，检查泵体运行电流稳定在额定范围内，拍门开关动作灵活，无异常撞击声响，整体运行无渗漏。

四、关键安装避坑要点

浮箱式拍门安装时必须保证拍门盖的开启方向与水流流向充分一致，严禁反向安装，否则会充分阻断排水通道。

拍门盖与浮箱箱体之间的三元乙丙橡胶密封圈必须充分嵌入密封槽内，不得出现偏移、挤压变形，否则会出现反向倒灌渗漏。

所有外露的紧固螺栓全部采用304/316L不锈钢材质，避免长期水下运行锈蚀，导致后续检修无法拆卸。

这套安装工艺无需设置额外启闭机构，充分依靠水流压差与浮箱浮力实现拍门自动开关，运维便捷，可有效防止外水倒灌，大幅提升潜水回流泵系统的运行可靠性。

五、穿墙式水平轴流泵CAD安装图适用场景

市政污水处理厂氧化沟、AAO工艺的混合液回流段，实现大流量污泥混合液的定向回流，保障脱氮工艺稳定运行。

城市防洪排涝、农田灌溉、调水工程等场景，利用大流量特性快速排出积水，完成大范围输水作业。

轻度污水输送场景，可输送温度≤50℃、pH值4~10、固体杂质容积占比≤2%的污水介质，高浓度腐蚀性污水需做材质升级。

六、运维要点

优先采用自动耦合安装方式，后期无需排空池内水体即可完成设备吊装检修，运维便捷。

启动前须充分打开出口管路阀门，避免零流量启动时轴功率飙升，引发电机过载烧毁。

日常运行需避免在小流量不稳定工况区长期运行，定期检查机械密封状态，防止渗漏引发电机故障。

轴流式潜水回流泵凭借大流量、低能耗、安装便捷的特性，目前已成为国内市政污水厂提标改造项目中应用较广泛的混合液回流设备之一。

七、穿墙式水平轴流泵CAD安装图不锈钢控制柜及现场就地按钮箱（一控一）。

现场控制箱由江苏杜安环保配套提供，控制箱采用可透视双层门，不锈钢304材质，支架也采用不锈钢304材质，可牢固固定；板件厚度不小于1.5mm，室外防护等级为IP55，室内防护等级不低于IP4X，箱内安装保护开关、控制开关和逻辑元件等，面板安装多功能表、转换开关、开、停按钮和急停按钮、运行指示灯，当设备出现故障时，能停止设备的运行。

江苏杜安环保根据提供设备的性能要求及上述控制要求，生产时提出完整的每台控制箱的电气控制原理图，接线图、电气元件位置总图、具体接线图标号和电气元件配置一览表。

需具有“断路器、交流接触器、热继电器（如需）、变频器（如需）"等一次元器件及运行功能，主要电气元器件（断路器、接触器、热继电器）采用施耐德、ABB或西门子产品。
