潜水泵自动耦合安装250GAK在出水管上设有出水法兰，出水法兰上部设有楔形耦合块，水泵出水口上设有耦合法兰，耦合法兰上部设有与楔形耦合块配合安装的耦合连接卡，耦合连接卡卡接在楔形耦合块上，实现出水管与水泵自动耦合。潜水泵耦合装置的密封结构是，在耦合法兰上设有密封槽，密封槽内设有0形密封圈，耦合连接时0 形密封圈对出水法兰与耦合法兰间的接触面实现径向密封。

潜水泵自动耦合安装250GAK

一、核心功能与优势

1. ‌安装与维修便捷‌

潜水泵通过导轨沿垂直方向滑动，依靠自重实现与底座的“自动耦合"；

维修时仅需使用吊链或行吊将泵体提起，即可完成脱离，‌全程无需人员下污水池作业‌，避免了深井作业的安全风险 。

尤其适用于‌池深超过6米、水质恶劣‌的工况，如地下室集水坑、雨水泵站等 。

2. ‌密封可靠，防止泄漏‌

耦合接口采用‌橡胶密封圈+斜面楔紧结构‌，水泵下放到位后，法兰面在重力作用下紧密贴合，确保运行时不渗漏 。

密封圈可更换，维护成本低，使用寿命长 。

3. ‌结构紧凑，节省基建成本‌

潜污泵直接安装于污水池内，‌无需建造专用泵房‌，节省大量土建空间与投资 。

特别适合空间受限的城区污水处理站点或地下工程。

4. ‌适配性强，支持定制化‌

可根据水泵口径（DN50–DN600）、流量（10–7000m³/h）、扬程（10–80m）匹配不同型号的耦合装置 ；

材质可选‌铸铁、不锈钢304/316L‌，适应腐蚀性介质环境；

支持‌定制导轨长度、防爆设计、远程控制‌等功能，满足特殊工况需求 。

二、主要组成结构

一套完整的自动耦合系统通常由以下四部分构成 ：

组件 功能说明

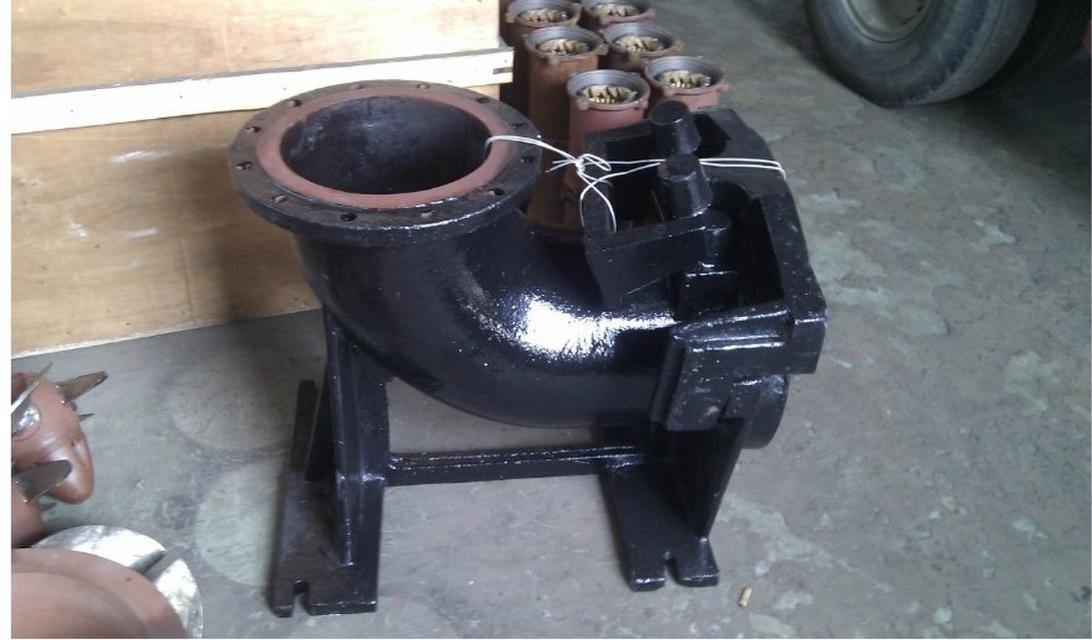

耦合底座（排水底座）‌ 固定于池底，连接出水管，作为水泵对接的固定端

耦合滑板（泵联接器）‌ 安装在泵体上，与底座形成密封对接面

导轨与导轨支架‌ 引导水泵垂直升降，确保定位精准，防止偏移

导杆与固定架‌ 上端固定于池口，下端插入底座，构成稳定导向系统

‌安装提示‌：导轨长度应根据池深合理配置，标准长度为3米，客户需在选型时明确水深参数 。

三、潜水泵自动耦合安装250GAK适用场景与选型建议

1. ‌适用条件‌

电机功率 ≥ 7.5kW 或 出水口管径 ≥ DN100 的潜污泵，推荐配备固定式自动耦合装置 ；

输送介质含固体颗粒（直径20–145mm）、长纤维、泥浆类污水，尤其需要该装置保障维护便利性 。

2. ‌选型要点‌

轻型 vs 重型‌：小功率泵（<10kW）可选轻型耦合；大功率、高扬程泵建议选用‌重型不锈钢结构‌，确保承载安全 ；

材质选择‌：普通环境可用铸铁（HT200），腐蚀性强的化工、电镀废水场景应选‌不锈钢3304及以上材质‌ ；

配套控制‌：可选配浮球开关、漏水检测、热敏保护装置，实现全自动启停与故障报警。

潜水泵自耦装置订货须知：

一、a.产品名称与自动耦合装置型号
b.自动耦合装置口径
c.自动耦合装置扬程(m)
d.自动耦合装置流量
e.自动耦合装置电机功率(KW)
f.自动耦合装置转速(r/min)
g.自动耦合装置电压〔V〕
h.自动耦合装置吸程(m)
i.自动耦合装置使用的介质名称、比重、粘度、腐蚀性、毒性

二、若已经由设计单位选定我公司的自动耦合装置产品型号，请按自动耦合装置型号直接向我们南京蓝深泵业订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们江苏杜安环保的技术人员为您审核把关。

杜安环保潜污泵自动耦合系统采用的是双导轨装置和一个导爪式定位装置，可将水泵平稳地导引至底座的安装支架上。在安装和拆卸的过程中，由于两条导轨的位置被充分地分开，使得在泵的安装和拆卸的过程中的定位变得非常的方便和平稳。对于一些特殊的危险环境中的要求，我们还提供有防爆特性的导爪。为了确保可靠、无泄漏的安装，江苏杜安环保采用了可替换的弹性密封圈密封底座支架与泵之间的连接，每当水泵被拉出来检修的时候，这种密封圈就可以十分简便地进行更换，并且成本也非常低。当水泵泵放置到位的时候，连接着水泵的导爪通过与支架之间的旋转支撑可以非常方便和可靠地帮助水泵落实到位。支架与导爪的契合面可以非常稳定地啮合在一起。江苏杜安环保潜污泵自动耦合装置能够使水泵的安装更牢固，有效地避免了水泵的倾斜、泄露和不当的振动。而且，在水泵需要被移除时，能够轻松、可靠地拆卸。
