潜水泵自耦安装使用说明书是保障设备安全运行、便于维护的核心环节。采用自耦式安装的潜水泵，能实现‌快速对接、自动密封、免拆螺栓‌的便捷操作，广泛应用于市政排水、污水处理、工业排放等场景。避免传统方式下水拆装的高风险与高难度。

潜水泵自耦安装使用说明书

一、自耦装置核心组成与工作原理

自耦系统主要由以下部件构成：

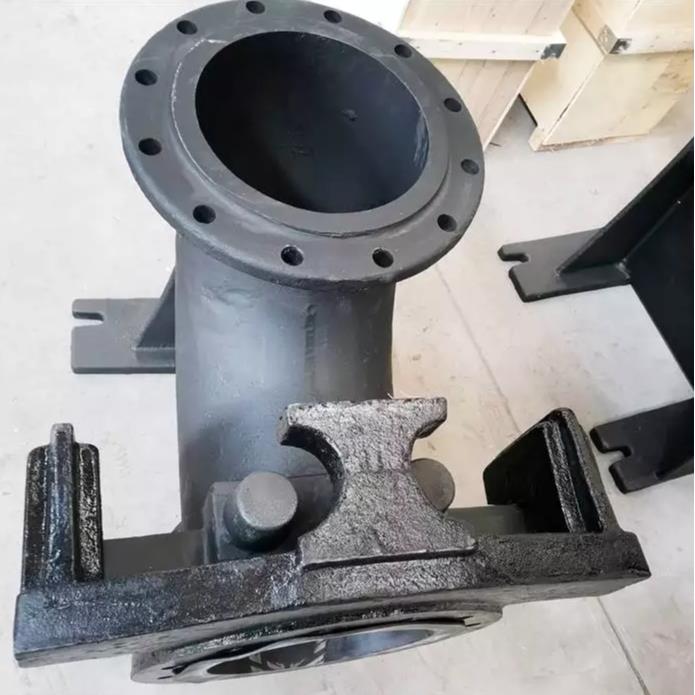

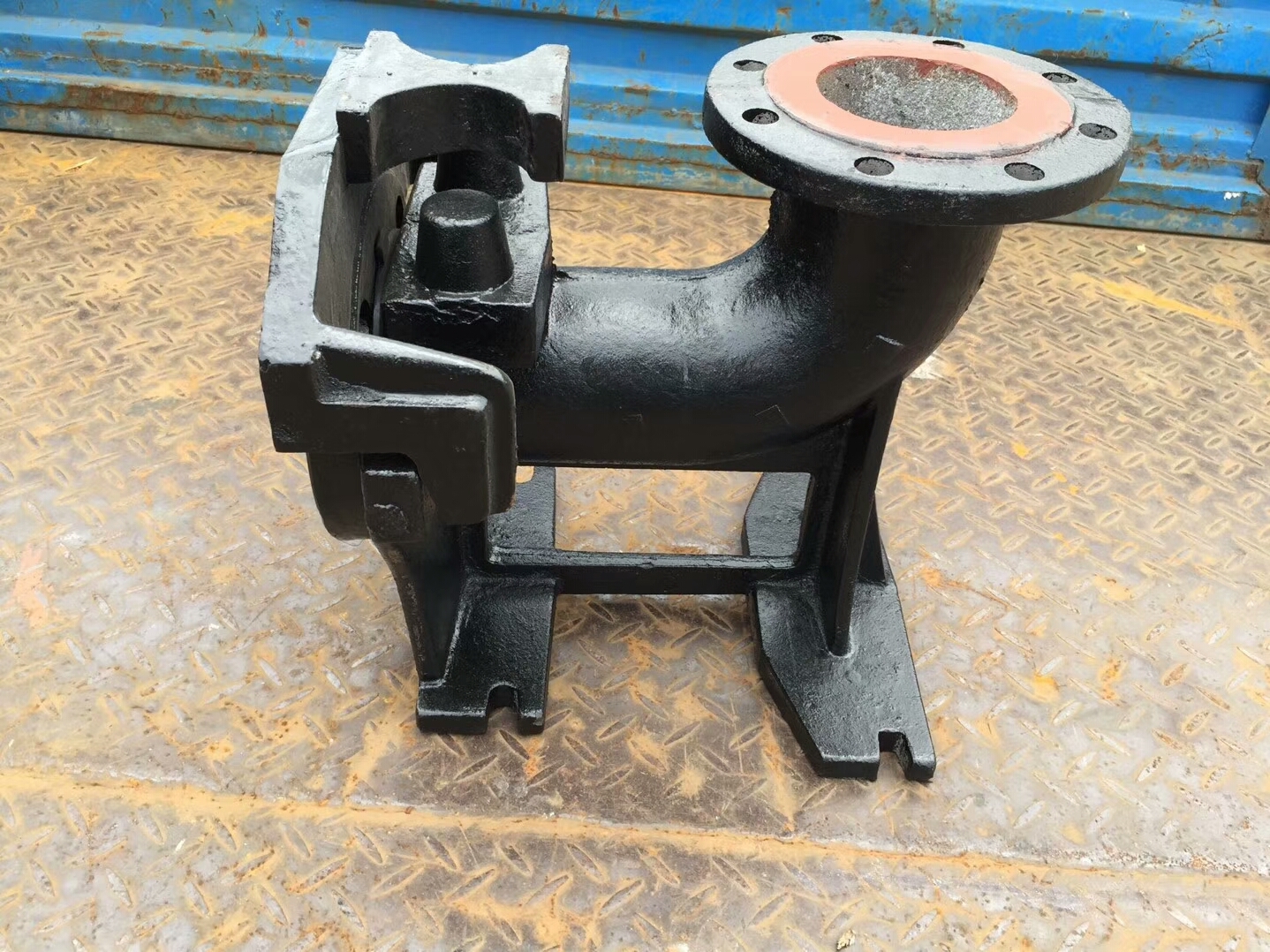

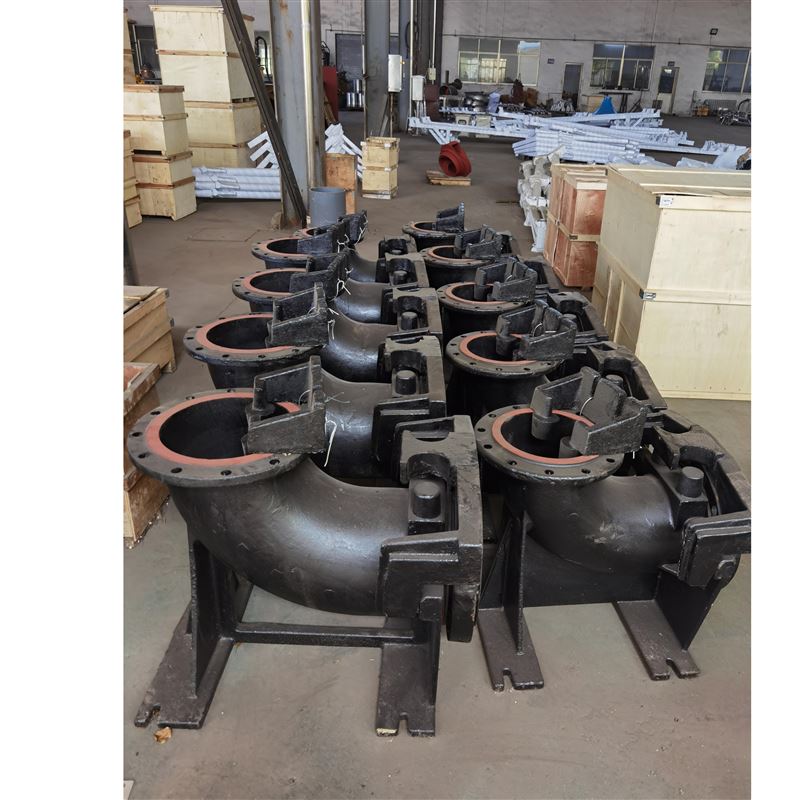

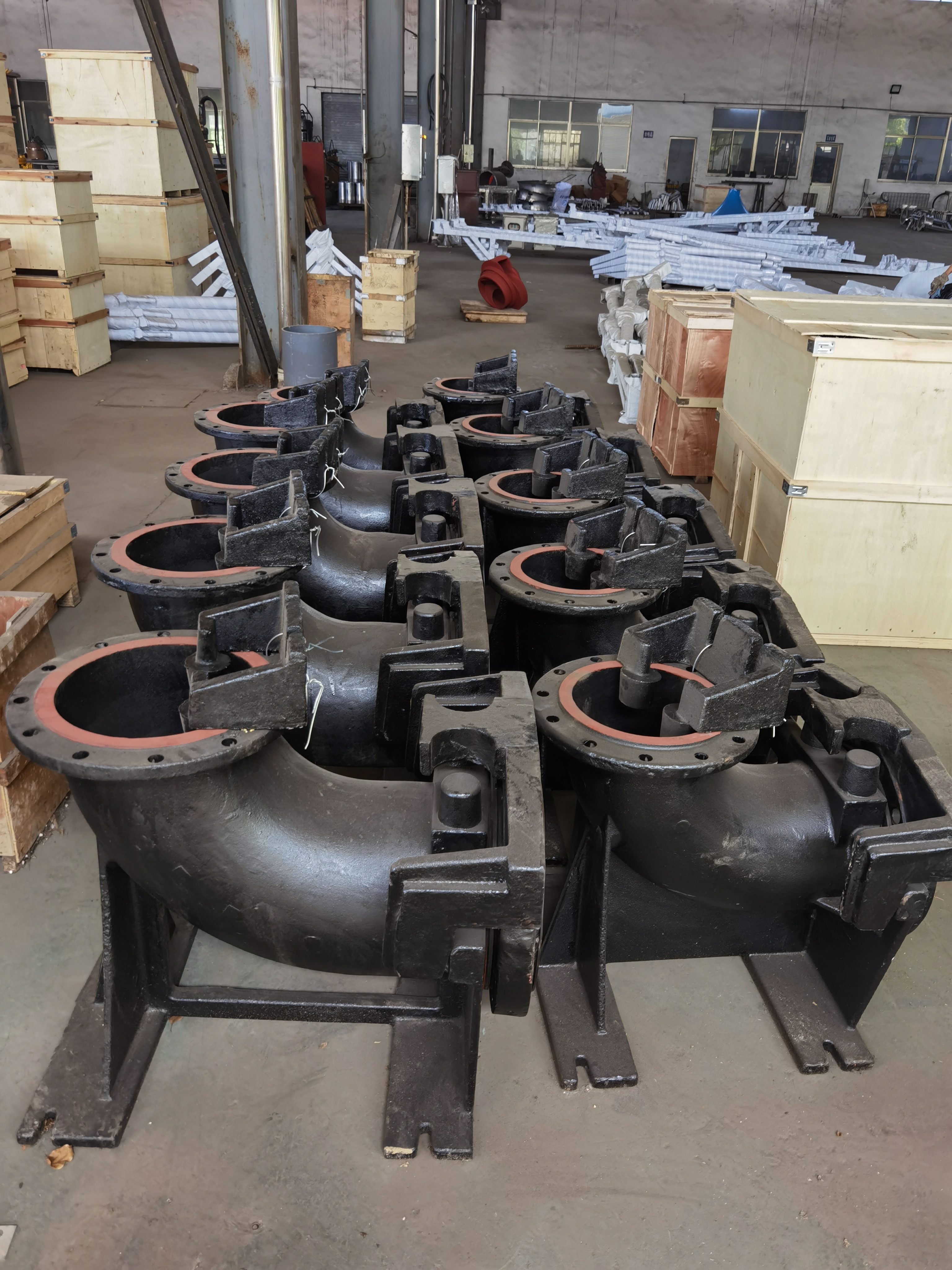

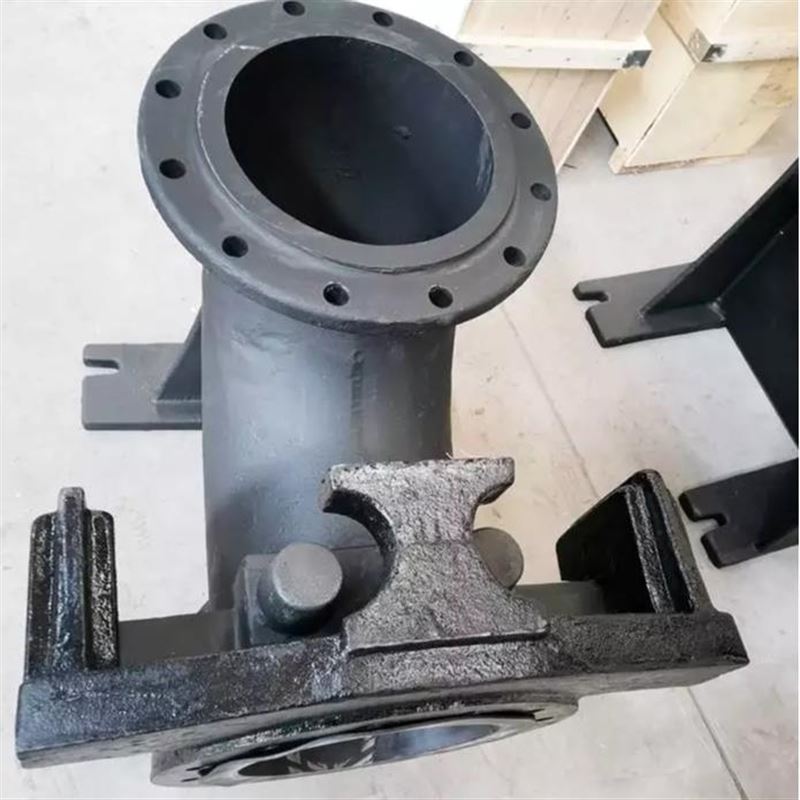

自耦底座（排水底座）‌：固定于池底，与出水管路连接；

导杆与导杆支架‌：引导水泵垂直升降，确保精准对位；

耦合架（快速接口）‌：安装在泵体上，与底座自动锁紧；

橡胶密封圈‌：位于耦合面，依靠泵体自重压紧密封，防止泄漏。

‌工作原理‌：当水泵沿导杆下放时，泵体出口法兰通过重力与底座法兰自动贴合，斜面结构与楔卡设计使连接更牢固，密封圈受压实现‌无渗漏连接‌ 。

二、安装步骤详解（图文对应操作流程）

1. ‌前期准备‌

检查泵体外观是否完好，电缆无破损；

确认自耦架已用不锈钢螺栓牢固安装在泵体上 ；

在泵吊环上系好吊链或钢丝绳，用于起吊 。

2. ‌底座与导杆安装‌

将自耦底座用地脚螺栓固定于池底，确保水平；

安装导杆支架，竖直固定两根导杆，调节橡胶块压紧程度，使导杆稳定不晃动 。

3. ‌水泵下放与自动耦合‌

起吊水泵，将耦合架上的导向孔对准导杆；

缓慢放下吊索，使泵沿导杆自由下滑；

当泵体到位时，‌自重作用下法兰自动贴合并锁紧‌，密封面紧密贴合 。

‌判断是否耦合到位‌：观察吊索是否松弛，若放松且泵体悬垂稳定，则已耦合成功。

4. ‌电气与控制连接‌

电缆接入控制柜，建议设置‌就地端子箱‌，避免电缆过长导致损伤（标准长度≤30米）；

接线前摇测电机绝缘电阻：干态≥150MΩ，注水后≥40MΩ ；

点动测试转向（不超过2秒），确认水泵正转，防止反转损坏叶轮 。

三、运行与维护要点

正常运行条件

电源电压波动不超过额定值±5%；

介质温度≤40℃，pH值5–9；

含固体颗粒直径不超过泵通径的50% 。

日常维护建议

项目 周期 操作说明

电缆检查‌ 每月 查看是否有刮伤、老化、弯折过度

密封性能‌ 每季度 观察耦合处是否渗水，必要时更换O型圈

轴承润滑‌ 每年 充油式电机需检查油量，水润滑轴承无需维护

控制系统‌ 定期 测试过载保护、漏水报警、自动启停功能

‌特别提醒‌：长期停用后重启前，应手动盘车确认转动灵活，并重新测量绝缘电阻 。

四、常见问题与处理

故障现象 可能原因 解决方法

下泵后无法耦合 导杆偏斜、法兰错位 调整导杆垂直度，重新对准下放

运行中漏水 密封圈老化或破损 更换丁腈橡胶密封圈（型号需匹配）

电机跳闸 绝缘下降、过载 检查电缆、清理泵腔堵塞物

振动异常 地基不稳、叶轮磨损 校正安装基础，更换叶轮或轴承

五、潜水泵自耦安装使用说明书安全注意事项

严禁带电操作‌：检修前必须断电并挂牌上锁；

禁止非专业人员下池作业‌：自耦设计初衷即为免入池维护；

起吊时人员远离下方区域‌：防止坠落风险；

定期更换密封件‌：国外品牌如HOMA提供可替换密封圈，成本低、更换便捷 。

潜水泵自耦安装使用说明书是一种高效、安全的固定式安装方式，尤其适用于中大型排污泵在集水坑、泵站等场景下的长期运行与便捷检修。其核心在于通过‌导轨导向、自重耦合‌，实现水泵与出水管路的快速对接与分离，无需拆卸管道即可完成吊装维护。
