潜水泵自动耦合装置DN50 DN80 DN100包括耦合器、耦合法兰、导杆、上固定板，在耦合底座与耦合滑板的接触面上开有环形凹槽，凹槽上紧密固定有软密封垫。采用上述结构，使耦合滑板和耦合底座的耦合接触面被环形密封凹槽密封牢固。水泵耦合装置的自动耦合装置结构紧凑、占地面积小。排污泵由于潜入液下工作,因此，可直接安装于污水池内，无需建造专门的泵房用来安装泵及机,可以节省大量的土地及基建。

潜水泵自动耦合装置DN50 DN80 DN100‌，又称‌耦合装置‌，是一种专为潜污泵设计的快速安装与检修系统，广泛应用于污水处理厂、市政排水、工业废水等场景。它的核心价值在于‌实现水泵与管路的自动对接与分离，无需人工下池拆卸螺栓‌，极大提升了安装效率与运维安全性。

一、核心功能与优势

1. ‌安装与维修便捷‌

潜水泵通过导轨沿垂直方向滑动，依靠自重实现与底座的“自动耦合"；

维修时仅需使用吊链或行吊将泵体提起，即可完成脱离，‌全程无需人员下污水池作业‌，避免了深井作业的安全风险 。

尤其适用于‌池深超过6米、水质恶劣‌的工况，如地下室集水坑、雨水泵站等 。

2. ‌密封可靠，防止泄漏‌

耦合接口采用‌橡胶密封圈+斜面楔紧结构‌，水泵下放到位后，法兰面在重力作用下紧密贴合，确保运行时不渗漏 。

密封圈可更换，维护成本低，使用寿命长 。

3. ‌结构紧凑，节省基建成本‌

潜污泵直接安装于污水池内，‌无需建造专用泵房‌，节省大量土建空间与投资 。

特别适合空间受限的城区污水处理站点或地下工程。

4. ‌适配性强，支持定制化‌

可根据水泵口径（DN50–DN600）、流量（10–7000m³/h）、扬程（10–80m）匹配不同型号的耦合装置 ；

材质可选‌铸铁、不锈钢304/316L‌，适应腐蚀性介质环境；

支持‌定制导轨长度、防爆设计、远程控制‌等功能，满足特殊工况需求 。

二、主要组成结构

一套完整的自动耦合系统通常由以下四部分构成 ：

组件 功能说明

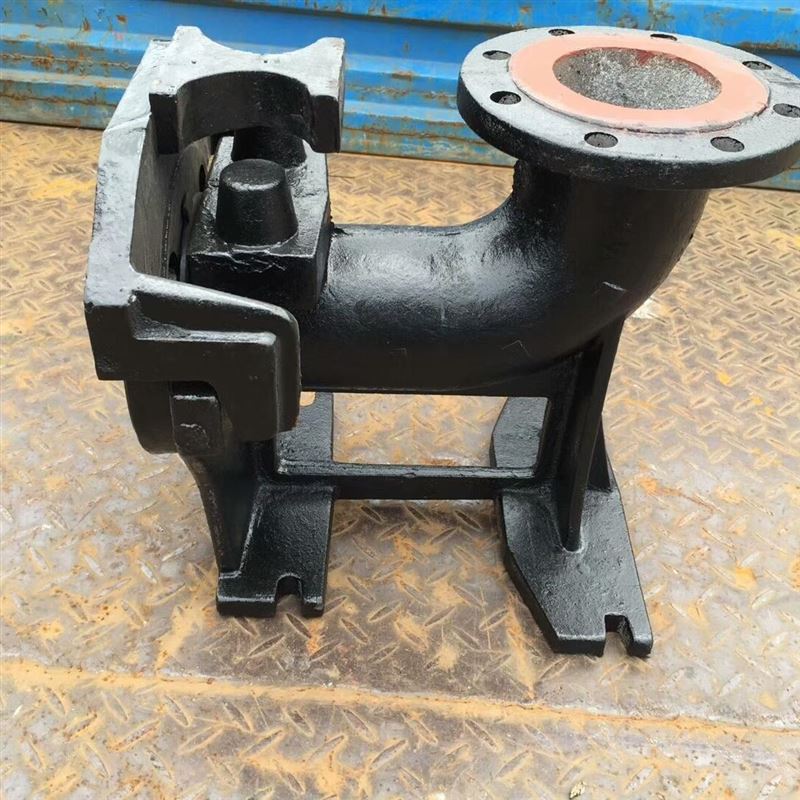

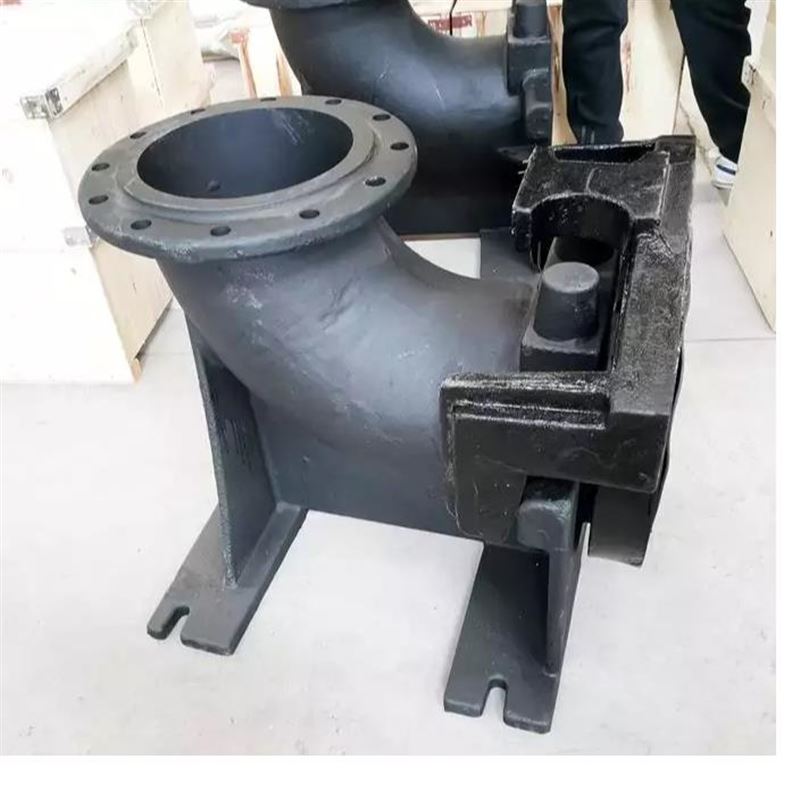

耦合底座（排水底座）‌ 固定于池底，连接出水管，作为水泵对接的固定端

耦合滑板（泵联接器）‌ 安装在泵体上，与底座形成密封对接面

导轨与导轨支架‌ 引导水泵垂直升降，确保定位精准，防止偏移

导杆与固定架‌ 上端固定于池口，下端插入底座，构成稳定导向系统

‌安装提示‌：导轨长度应根据池深合理配置，标准长度为3米，客户需在选型时明确水深参数 。

三、潜水泵自动耦合装置DN50 DN80 DN100‌适用场景与选型建议

1. ‌适用条件‌

电机功率 ≥ 7.5kW 或 出水口管径 ≥ DN100 的潜污泵，推荐配备固定式自动耦合装置 ；

输送介质含固体颗粒（直径20–145mm）、长纤维、泥浆类污水，尤其需要该装置保障维护便利性 。

2. ‌选型要点‌

轻型 vs 重型‌：小功率泵（<10kW）可选轻型耦合；大功率、高扬程泵建议选用‌重型不锈钢结构‌，确保承载安全 ；

材质选择‌：普通环境可用铸铁（HT200），腐蚀性强的化工、电镀废水场景应选‌不锈钢3304及以上材质‌ ；

配套控制‌：可选配浮球开关、漏水检测、热敏保护装置，实现全自动启停与故障报警。
