废水活性污泥池射流曝气泵QSB2.2在出厂前，进行了反复的水下试验与检查。长期润滑的滚珠轴承使潜水射流曝气机具有较长的耐久性。然而，为保证潜水射流曝气机的使用寿命，建议进行定期的检查和保养。

废水活性污泥池射流曝气泵QSB2.2

结构及工作原理：

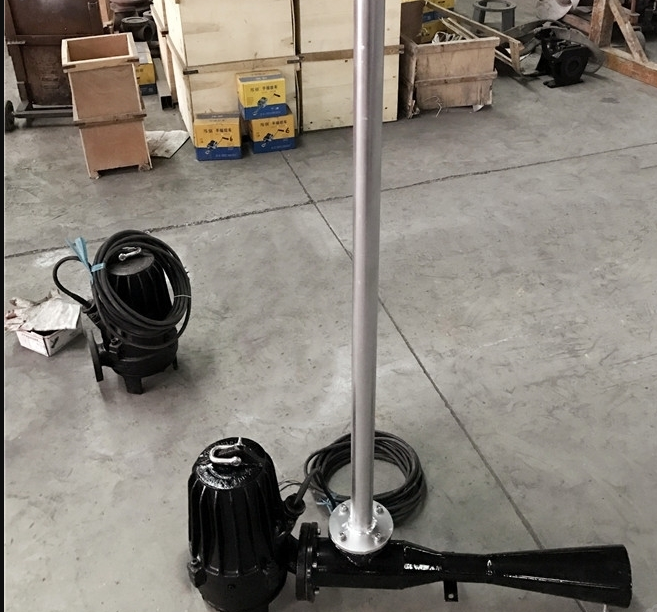

深水自吸式潜水射流曝气机主要由WQ型潜水排污泵、文丘里管、扩散管、进气管及消声器等组成。工作原理为：潜水电泵产生的水流经过喷嘴形成高速水流，在喷嘴周围形成负压由进气管吸入空气，形成液气混合流高速喷射而出，夹带许多气泡的水流在较大面积和深度的水域里涡旋搅拌，完成曝气与增氧功能。

材质：

1曝气专用泵机座、泵壳等用HT250铸铁，具有一定的耐腐蚀性，能承受一定负荷的冲击。

2 曝气专用泵电机轴采用2cr13耐腐蚀材料制造，在结构设计上采取消除应力集中的措施。

3 曝气专用泵的机械密封根据抽送介质情况可分别采用碳化硅或碳化硅、碳化钨/碳化钨、碳化硅/碳化钨材质，机械密封的设计使用寿命为12000小时以上。

4  曝气专用泵的轴承采用进口NSK轴承，其累计设计运行寿命可确保在40000小时以上。

5 潜水射流式曝气机的静密封采用丁晴-70 O型圈。

6 潜水射流式曝气机所有紧固件均采用不锈钢。

7 潜水射流式曝气机进气管材质为镀锌。

8 喷嘴材质为铸铁。

废水活性污泥池射流曝气泵QSB2.2使用三相电源的潜水曝气机，在潜水曝气机初次启动或每次重新安装后都应检查转动方向，转动方向不正确，会降低效率，并损坏水泵。

检查方法为：潜水曝气机在最終安装前，从底部向上看潜水曝气机的吸水口，叶轮按逆时针方向旋转。如果几台潜水暴气机连到一个控制器上，各台暴气机必须单独进行检查。如果旋转方向不正确可以交换控制器上三相线中的任意两条线的位置，就能改变转动方向

射流式水下曝气机质保两年，提供售后现场指导安装调试。

废水活性污泥池射流曝气泵QSB2.2安装说明

深水自吸式潜水射流曝气机的安装形式有自耦式安装和移动式安装两种。自耦式安装方式是将曝气装置和专用的底座固定在水池的底部，在池顶安装好配套的支撑块，用导轨使两者相连，电泵与一特定支架连接好，沿导轨下滑到达底座出口位置，通过泵自重，自动耦合密封。自耦式安装无需安装或维修人员进入水坑即可提升和安装电泵，从而维护方便、快捷、安全！移动式安装方式是将深水自吸式潜水射流曝气机安装于池底，依靠自重定位，具有安装位置变动灵活、成本较低等特点。

电控箱使用说明：

现场控制箱适用于电源为三相380V、频率50HZ，控制潜水射流暴气机的起停，可以通过PLC接口泵潜水射流暴气机运行的自动控制系统。并具有过载、短路、缺相等保护功能。

使用条件：1、海拔高度，不超过2000米；2、周围空气温度－5~40℃；3、空气相对湿度不大于90％（在25℃以下）；4、无剧烈震动和巅簸冲击及垂直倾斜度不超过5℃的场所；5、无爆炸危险且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃的场所；6、无雨雪及水蒸气侵袭的场所。

结构和原理：控制箱由断路器、交流接触器、热继电器组成。

有“手动"和“自动"两种工作方式。并有运行，过载等信号远传至PLC。
