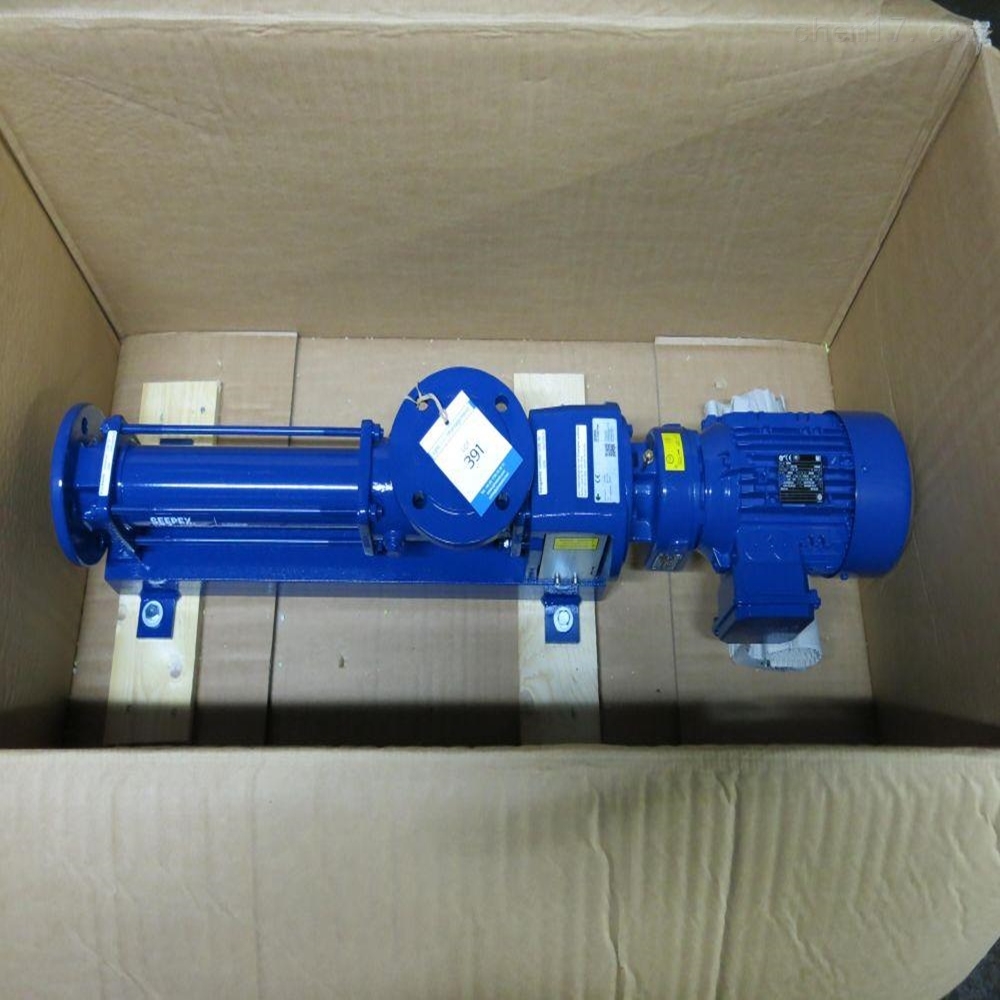

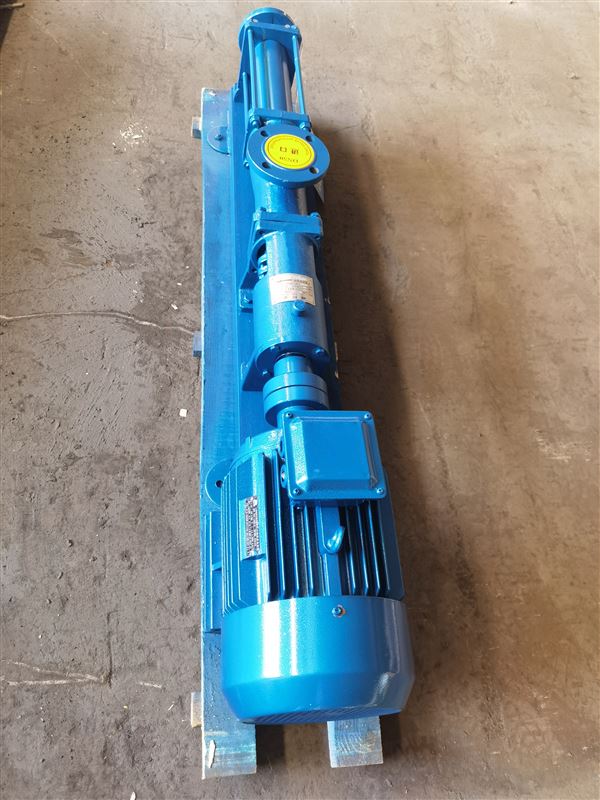

污泥螺杆泵性能结构 G85-1是一种容积式回转泵，通过螺杆转子与定子的啮合实现介质输送。其结构紧凑、运行平稳，适用于输送高粘度液体、含固体颗粒或纤维的介质，广泛应用于污水处理、石油化工、食品加工等领域。

污泥螺杆泵性能结构 G85-1设备技术要求

A、污泥螺杆泵：

1、技术参数：

螺杆泵 Q=10-40m3/h，H=20m，N=7.5kW，4台

剩余污泥螺杆泵技术要求

剩余污泥螺杆泵选用螺杆泵，其为容积式泵，即偏心式单螺杆结构形式。

泵配带干运行保护器，可在橡胶定子上直接安装热电传感器，持续监控定子运行温度，通过温控信号转换器，当工作温度达到设定温度时，让泵自动停止运行以免损坏定子。流量10~40m3/h，扬程≥2bar，电机功率7.5KW，转速≤300rpm（40m3/h时转速不得超过该转速）需提供性能曲线图。电机为变频调速，需配PTC保护元件，

电压380V，频率50Hz,防护等级IP55,绝缘等级F级。

泵采用直联型设计，即驱动装置的输出轴和泵的传动轴之间采用插入销联接结构，使得泵驱动部分很容易与泵体分开，便于快速拆卸维修方便。

泵的设计应降低轴向力，采用直联托架方式，减小泵体与底座的长度，不得使用轴向推力轴承及轴承托架。

泵的万向节由质硬、耐磨、易更换的部件等组成。

每个万向节都有一个联轴杆衬套、两个万向节衬套和一个联轴杆轴销，外加一个轴销护套固定。为了延长万向节使用寿命，万向节采用矿物油，不得采用润滑脂。

为便于日常维护及降低维护成本，定子为整体式模压制造，定子橡胶为丁腈橡胶且与外壳牢固结合，定子的两头橡胶翻边，起到自密封作用，不用另外的O形圈密封，其工作面没有接缝、接痕、气孔和裂缝等缺陷。且定子的入料端为喇叭口形状，出料端为平口形状，介质可以非常容易进入到定/转子工作腔，流动顺畅，防止进料不足引起的干运行磨坏定子，定子设计正常工作寿命不低于4000h。

转子采用表面进行热处理的耐磨工具钢材质。设计正常工作寿命不低于8000小时。转子表面进行硬度处理并镀层提高耐磨性能；镀层厚度不低于250μm

距离1米处测得的单台设备和电机的噪音值不得超过70dB(A)。

其定子和转子采用5P几何型线的设计，加宽螺旋密封线降低转子表面的线速度，降低磨损，提高泵寿命。

铭牌的内容包括：泵型号，泵主要技术数据（流量、压力、电机功率、转速、介质温度等），出厂编号，出厂日期，制造商名称等。

在转子侧的万向节总成上配有一个不锈钢万向节保护套以防止硬质的铁片、塑料、木块或玻璃片等对橡胶护套的破坏。

主要材料：

壳体                       铸铁GG25或低合金钢

转子                       1.2436淬火耐磨工具钢 采用5P几何线性

定子和万向节护套                 NBR丁腈橡胶

轴密封                      机械密封

底座、板                     铸铁或成型钢

污泥螺杆泵性能结构 G85-1测试说明：：

所有泵和在项目范围内的相关电机，在制造厂内进行测试。测试应证明相关的泵装置能达到规定的工作点和在图纸上、详细技术规定中在技术性能表中给定的工作范围。

旋转泵装置的性能测试，使用清水测试，符合ISO2548。特殊旋转泵装置（如叶轮经特殊设计）应对其工作点/保证点作测试，并在规定的操作速度下验证“流量/扬程"，“流量/功率"，“流量/效率"曲线。如果泵是多级速度或可变速度，上述的性能曲线，应在较大和较小速度下提供。

高密度介质泵装置应测试其工作点/保证点。

所有泵壳和其他压力件应在组装前以2倍的闭水扬程作静水压测试。变容泵应用1.5倍的管线压力进行静水压测试。

杜安环保提供螺杆泵特性曲线的试验证明，交业主批准。当螺杆泵安装完毕后，进行泵性能试验，以证明该泵是符合规定的技术要求。

剩余污泥螺杆泵是一种利用螺杆的旋转来吸排液体的泵，适用于吸排黏稠液体。

流量:0-150m3/h;
扬程:60-120m;

功率:0.75-37kw;

转速:500-960r/min;

口径:20-135MM;

温度:-15-200℃。

污泥螺杆泵性能结构 G85-1是一种内啮合回转式容积泵，当单线螺旋的转子在双线的螺旋定子孔内绕定子轴线作行星回转时，转子一定子付之间形成的密闭腔就连续的、匀速的、容积不变的将介质从吸入端输送到输出端。
