ZJ-1200折桨搅拌机碳钢衬胶作为一种混合设备，广泛应用于各种工业领域，尤其在污水处理、化工、制药、食品等行业中发挥着重要作用。其结构简单，主要由电机、减速机、搅拌轴、机架、桨叶等部件组成，通过旋转桨叶产生强烈流动，使液体在搅拌槽内形成循环，从而达到混合的目的。

ZJ-1200折桨搅拌机碳钢衬胶

ZJ型折桨搅拌机使用维护说明书：

为保证设备正常运行和人身安全，在安装运行前应认真阅读说明书。

设备应由专人进行安装和操作运行，制造厂不承担由非专业人员操作而发生的事故责任，如有疑问，即与公司售后服务部联系。

维护和保养、检修时应切断电源。

1 用途及型号表式方法

1.1用途

  用于给水厂、污水厂投加药剂的溶解搅拌。

1.2型号表示方法

ZJ  – 700

                    桨板直径  mm

                    设计系列 1、2、3 . . .

                                折桨搅拌机（别名：再生液搅拌机）

设备参数：

电机功率:4KW

配齿轮箱减速机

减速机型号：RF77-NA45-4KW-40

桨叶转速：45转/分

传动轴规格：65mm*6mm

桨叶形式：三叶单层

桨叶尺寸：700mmm

传动轴和桨叶材质：碳钢衬塑

使用电压：380V

安装位置：户外

电机带防雨罩

2 特点、构造及工作过程

2.1特点

传动环节少，机械效率高，结构紧凑；

占地面积小，处理量大，能耗低落；

安装、运行、维护费用低；

2.2 构造及工作过程

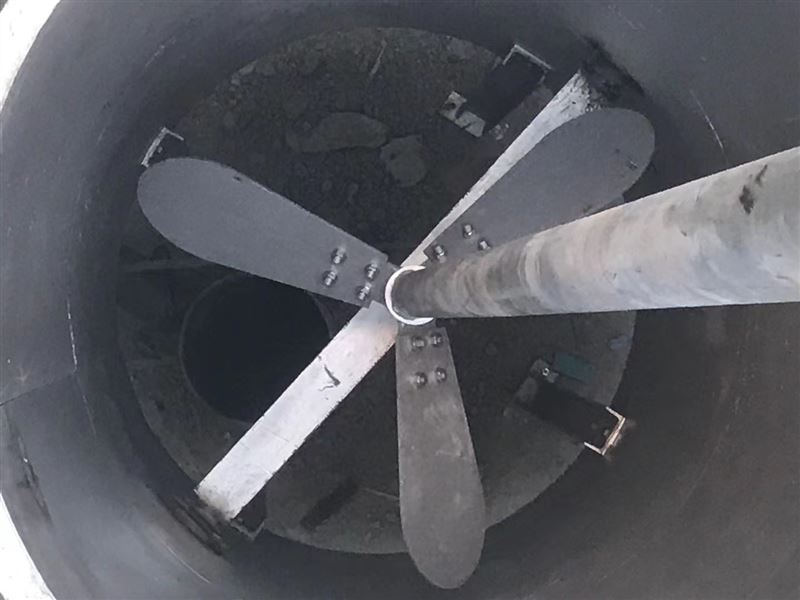

ZJ型折桨搅拌机(如图所示)主要由减速机、机架、联轴器、搅拌轴、桨板等组成。

桨板旋转后，池中投加的药剂充分地溶解，药剂分子与污水中有害物质迅速反应，达到高效消毒，除污的效果。

3 ZJ-1200折桨搅拌机碳钢衬胶安装与调试

3.1 安装前准备

先组织安装人员熟悉设备安装图的结构、作用和特点，并了解设备的有关技术要求；

设备开箱应有专人负责，开箱后应按照装箱单检查设备零部件是否完整、有无损坏，必要时应进行检修、清洗和涂油；

按工艺布置检查搅拌机桨板旋向是否与实际要求相符。3.2 搅拌机的安装与调试

安装前将搅拌轴安装轴承位置涂黄油（如有轴承）；

将机架安装在混凝土或工作桥上；

安装减速机；

用联轴器将搅拌轴与减速机轴相连接；

用紧定螺钉将联轴器与两轴并紧；

安装桨板（如是多层桨板，其间距可根据工艺确定）；

整机运行调试，注意旋转方向。

由于技术不断进步，本公司保留修改设计及技术特性的权利
