双曲面搅拌机CAD安装图减速电机、减震座、搅拌轴、双曲面叶轮、现场电控箱、桥架等组成。广泛应用于环保、化工、能源、轻工等行业需要对液体进行双相固液或三相固液气搅拌混合的场合，尤其适用于污水处理工艺中的混凝池、调节池、厌氧池、硝化池和反硝化池。

双曲面搅拌机CAD安装图

产品说明：

1、基本要求：

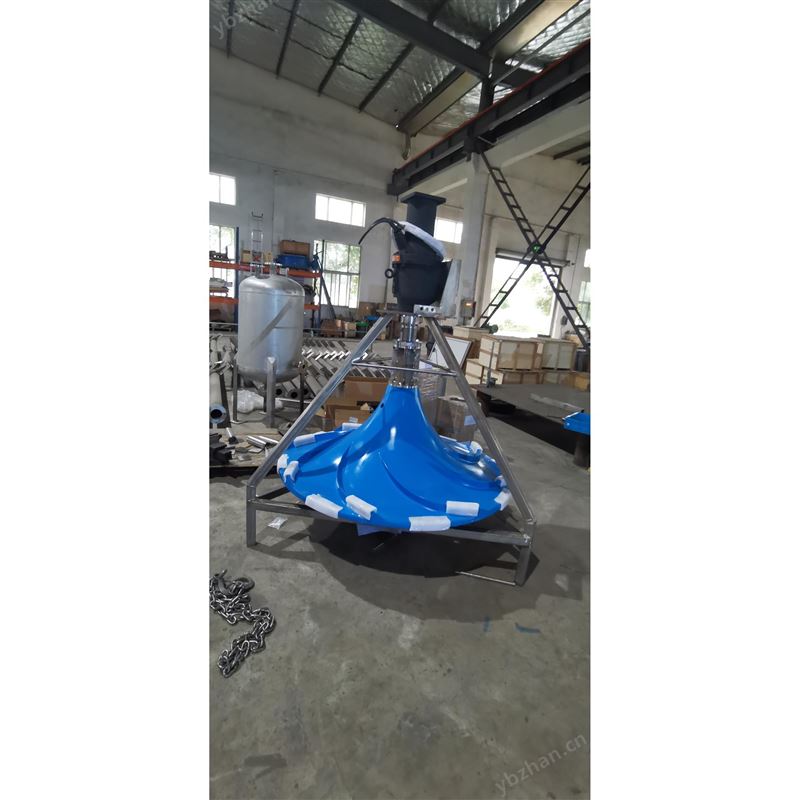

双曲面搅拌机主要由导流部分和翼肋搅拌混合部分构成。导流部分起到引导水流运动实现柔性过渡形成立体循环流态的作用，是双曲面叶轮必要组成部分，搅拌翼肋是水体运动的动力来源，同时配合池底反射作用产生紊流作用，强化搅拌混合效果。搅拌机应专门为污水处理连续混合、反应工艺而设计和制造，能在池内产生均匀的由上至下的流体运动形态。

江苏杜安环保根据提供的工艺条件、池形、尺寸及其经验确定搅拌机额定轴功率、电机功率和叶轮转速。

搅拌机叶轮的型式满足工艺要求，电机功率满足搅拌机性能要求，叶轮直径：φ=2000mm。如客户需求，江苏杜安技术对搅拌机的形式、桨叶直径、功率等给予说明。

搅拌机轴和叶片具有足够的强度、刚度和耐振性，可保证在各种设计工况下平稳工作，没有异常振动。

双曲面搅拌机减速装置在各种工况下，能传递操作所需功率，并能承受搅拌轴传递的负载。

双曲面搅拌机轴的支承可承受搅拌轴和叶轮的重量，并承受所有扭矩、弯矩及轴向负荷。

双曲面搅拌机材质满足水质要求。

电动机材质及性能符合GB755、ASTM 及IEC 颁发的相关的技术标准。

电动机适合380VAC 3PH 50Hz 电源操作，防护等级为IP55，绝缘等级为F级，户外立式安装。

江苏杜安环保生产的双曲面搅拌机能保证在所在地区的气象条件下每日24小时连续或间断的方式长期平稳运转，并能在长期停运后，仍然能够正常启动运转。

双曲面搅拌机本身具有调速功能（不设变频器）。

2、设备性能要求

双曲面搅拌机性能达到下列各项的性能保证值:

（1）转动设备1米处噪音值不超过85 dB(A)。

（2）机械性能保证：在设定的正常操作条件下，每年连续运转时间不低于8000小时，减速机效率不低于96%。主体设计使用寿命至少15 年；轴承设计使用寿命至少50000 小时；

（3）机械保证

a.传动轴的静态摆动量不应超过0.25 mm/m。

b.双曲面搅拌机组装完成作机械运行试验时，摆动量不超过12.5mm/m。

双曲面搅拌机CAD安装图现场电控箱的技术要求：

(1)电控箱内主要电气元件：断路器、接触器、电机综合保护器、转换开关、按钮、指示灯（LED光源）等。主要元件的电压、电流等级与所控设备匹配，并留有余量，均采用合资或独资企业（如ABB、GE、西门子等）的产品。柜内塑料元件无卤素，CFC，阻燃，自熄。

(2)电控箱为不锈钢外壳，防护等级IP42，并配备1.2米高不锈钢安装支架等附件。

(3)每台电控箱进线电源为一路380V/220V三相五线制电源，电控箱内部所需的控制电源在箱内自行解决,控制电源为交流220V。若需其它标准控制电源在箱内自行变换取得。

(4)电控箱应具有短路、过载、断相及设备配套的各种特殊保护功能。

(5)电控箱设手动/自动控制转换开关。手动时在电控箱上手动操作控制，自动时根据储气罐压力参数自动控制空压机的运行。

(6)电控箱配置PLC控制器，所配PLC应自带通讯接口，通过采用满足全厂自控系统总体要求的接口及协议同全厂自控系统进行通讯。无源触点触点容量：220V，5A。

(7)电控箱要求详见电气设备技术规格数据表。
