QJB18.5/12-620/3-480悬挂式安装潜水搅拌机为成套装置，配套完整的潜水电机；设备的保护元件，包括电机泄漏保护，电机过热保护；电机固定架、限位固定链、导轨、紧固件、起吊葫芦、水上提升装置等；10米水下电缆；有效和牢固运行以及安装所必需的所有附件。

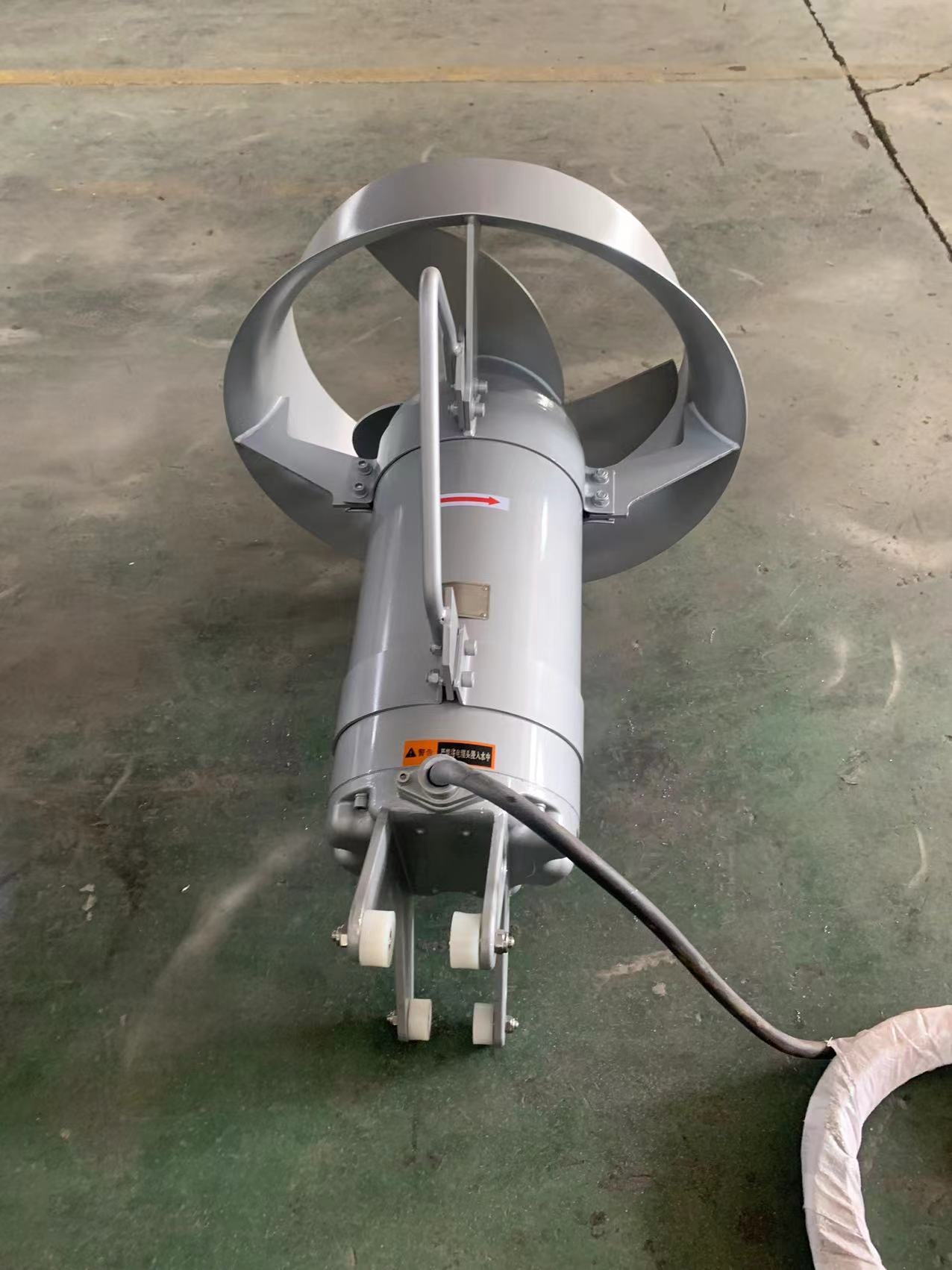

悬挂式安装潜水搅拌机

型号：QJB18.5/12-620/3-480

电机功率18.5KW

叶轮直径620mm

叶轮转速480转/分

电机级数：12级

304不锈钢材质

含导流罩

NSK轴承

碳化钨机械密封

重量：2315kg

配导杆、起吊架、手拉葫芦、不锈钢吊链、膨胀螺栓等安装附件。

1.悬挂式安装潜水搅拌机供货范围：

江苏杜安环保生产的潜水搅拌器为成品装置，并需配备导杆、起吊装置、水下电缆、固定螺栓、紧固件以及安装和牢固运行所必需的附件。

2. 技术要求

潜水推流搅拌机能在全浸没的条件下连续运行、间歇运行，潜水搅拌机整个运行过程中保持无振动平稳运行，产品设计使用寿命不低于10年，无机械问题运行时间8000小时。

每台潜水推流搅拌机能在污水中工作，推动污水的流动。

潜水推流搅拌机转动平衡自如，无卡死，停滞，振动等现象。

潜水推流搅拌机作密封气压实验，实验压力为3kg/cm2，历时5分钟无泄漏现。

每台潜水推流搅拌机配备不锈钢导杆和不锈钢钢丝绳，使之自由升降及转向。

1）接线室

电机接线室的防护等级为IP68，与周围的液体能够地密封。

2）冷却

电机的冷却通过定子向壳体的热传导来完成。

3）轴封

采用独立的高质量密封系统。以确保在下密封失效，液体进入定子室时，也不会与轴承和定子接触。机械密封采用耐腐蚀碳化硅/碳化硅，介质酸碱度范围为pH6-9。机械密封是免维护的，能抵抗热冲击，并具有良好紧急运行的特点。机械密封的使用寿命不低于25000小时。

4）轴

电机轴传动为一根轴，轴可靠的密封而不与液体接触。

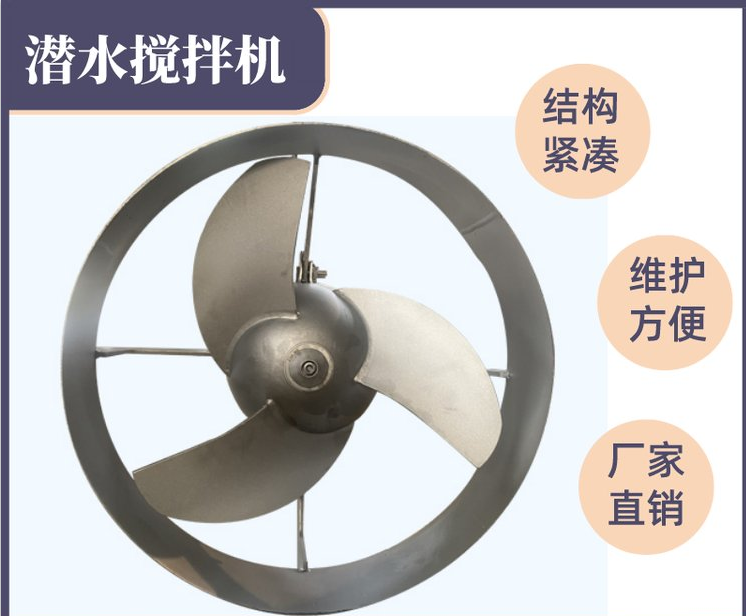

5）潜水搅拌器叶轮

采用推进式反扭曲曲线设计，叶轮为冲压式结构，结构轻、强度高，具有优良的平衡性，经过优化的叶轮曲面，具备自清洁功能，使叶轮避免阻塞结渣。

配置导流罩，可起到整流作用，增加轴向流量及方向性，加大循环流量。

6）电机

电机为三相鼠笼电机，3相380V、50Hz，防护等级IP68，绝缘等级F。电机应在较大搅拌载荷下，都不会出现过载。电机每小时启动不小于15次，并且定子绕组的平均温升不超过80℃。定子应热压嵌入定子室，不能采用需在定子室上钻孔的螺栓，销子及其它连接装置。

7）轴承

叶轮轴由一个双列角接触球轴承和一个单列深沟球轴承支撑，为确保长期、可靠运行，选用NSK进口轴承，使用寿命不低于100000小时。

8）电缆和电缆密封

电机配有用于控制和动力水下电缆，并进行可靠的密封。如果动力电缆是多芯电缆，则每根电缆还要进行单独密封。电缆应伸进接线室，并用可重复使用的橡胶密封件密封，不允许使用树脂或其它罐装密封材料密封。每根电缆应配有电缆网兜或电缆夹，用以将电缆悬挂在挂钩上，并承受电缆的自重量。

9）泄漏传感器

在密封腔内提供一个探测液体泄漏的传感器。所有讯号都应分别监测并在叶轮或电机出现严重损坏前分别发出报警讯号。

10）热保护

电机的每一相均由常闭型温度传感器保护，三个传感器应串联联结，这些传感器都应在摄氏140℃时保护相连接，并接至控制柜，与控制柜连接。

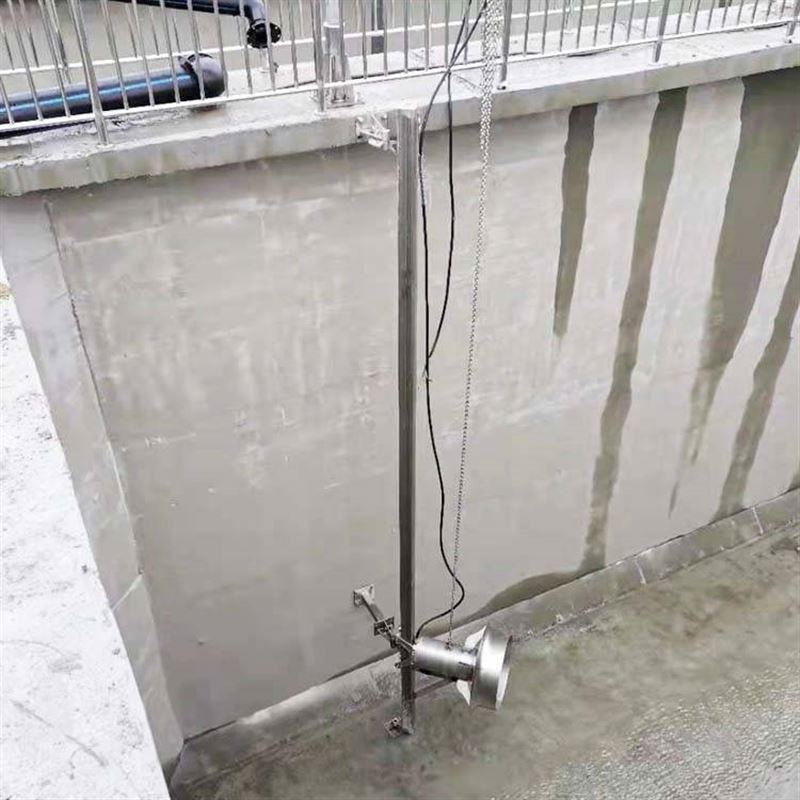

11）安装提升系统

杜安环保成套提供潜水搅拌器全部的安装及紧固材料，安装系统应包括导轨、钢丝绳，并要有臂式起吊架和手摇式卷升装置。

3. 主要材料

电机壳体：                   铸铁HT200

螺旋桨：                    不锈钢316L及以上

螺旋桨轴：                   不锈钢420

机械密封：                   耐腐蚀碳化硅/碳化硅

钢丝绳：                     不锈钢304及以上

螺栓、螺母、垫圈：              不锈钢304

导轨、支架：                  不锈钢304

起吊架：                     不锈钢304

 悬挂式安装潜水搅拌机现场控制箱要求如下：

（1）内装按钮、信号灯，所有控制箱上信号灯统一为红色停止、绿色运行、黄色故障及蓝色电源指示。

（2）内装电机保护用转换器与设备配套订货。

（3）开停按钮有两对接点，急停按钮（带蘑菇头）能在按下位置保持。

（4）端子采用接线端子。

（5）带电缆接头。

（6）防护等级：IP65。

（7）预留 PLC 接口，每台设备要求现场控制箱和中控室两地控制。

（8）现场控制线内留有一个 3P-32A 的断路器并完成接线，以便业主日后维修临时接电用。

（9）控制箱两侧留有散热百叶，底部安装散热风扇。

潜水搅拌机附件及资料

质保期内两年正常运行的备品备件清单；配置参数；流场图；选型报告；设备尺寸图；设备主要特性；性能保证承诺函等相关资料。

整机质保两年，提供现场安装调试。
