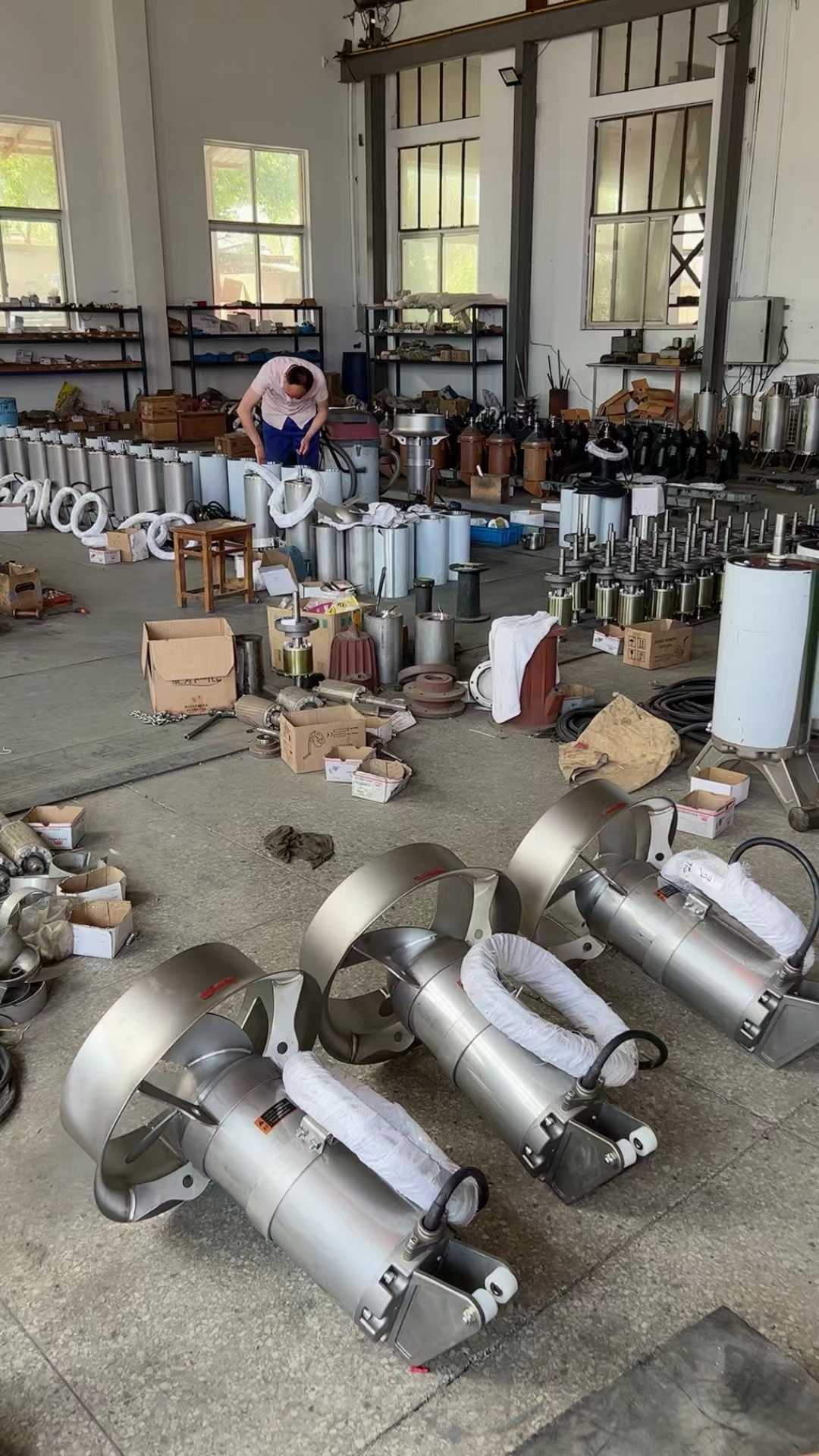

生化凋节池潜水搅拌机处理污水、污泥或反冲洗废水。潜水搅拌机可上下升降，方便的移动，检查或维修无需人员进入湿井。滑行杆支架作为潜水搅拌机整体部件之一。

QJB1.5/6-260/3-980S生化凋节池潜水搅拌机技术说明：

性能与结构

（1）型式与要求：

1）潜水搅拌机的型式为三叶片螺旋浆式无阻塞全不锈钢的潜水搅拌机。

2）潜水搅拌器工作时要求池底水平流速大于0.3m/s，以防发生沉淀。要求构筑物内不允许有死角存在。

（2）主要结构

1）潜水搅拌机的设计

潜水搅拌机能处理污水、污泥或反冲洗废水。搅拌器可上下升降，方便的移动，检查或维修无需人员进入湿井。滑行杆支架作为搅拌器整体部件之一。潜水搅拌机全部的重量受力在一个支架上，支架可承受搅拌器形成的推力。潜水搅拌机，附件和电缆在10米水深无水泄，可连续潜水工作。

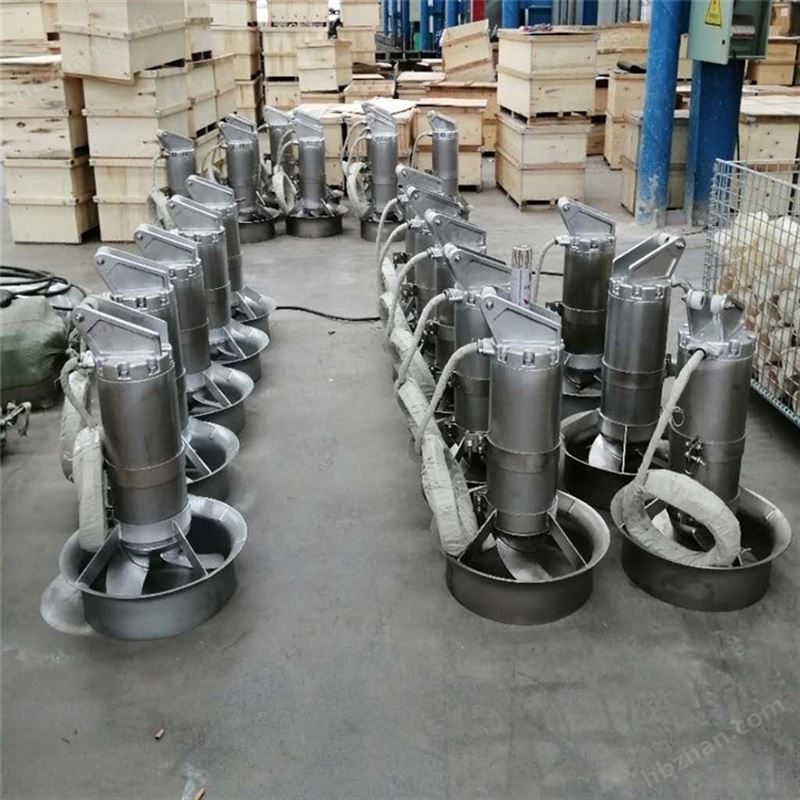

2）潜水搅拌机的构造

每台潜水搅拌机整体设计，封闭式连接，潜水型。搅拌器所有的组件包括电机可在水下连续运转。与液体接触的搅拌器主要构件应是不锈钢S304。搅拌器主件的密封设计应是金属与金属接触。需要防水密封的临界接触面应是机械加工，并嵌入两组腈或氟化橡胶O-型圈。

3）冷却系统

电机能被周围搅拌介质充分冷却。

4）电缆和电缆密封

①电机配有控制和动力电缆，具有防拉功能，符行业标准并提供足够的长度以接入接线盒且不需要拼接。每根电缆都有一个单独的进口，并进行可靠密封。动力电缆为多芯电缆，每根电缆单独进行密封。电缆外护套是低吸收性的防油氯丁橡胶，机械柔性能承受电缆进线处的压力。

②电缆进线密封设计能消除一定的扭矩以形成一个防水的潜水密封。该密封可重复使用并保证方便电缆的更换，不能用环氧树脂，硅或其他二次密封系统进行密封。

5）电机

潜水搅拌机的电机是鼠笼式感应电机，装在充气的防水的壳内，防护等级IP68。定子绕组和定子进线的绝缘等级为F级180°C。电机设计成可连续处理搅拌40°C的介质，每小时可起动30次，为监控每相绕组上的温度，在定子进线线圈中应装有热敏开关，并接至控制柜，与控制柜连接。

6）轴承

潜水搅拌机和电机的轴是连续无间断的轴，轴应在油脂润滑的三个轴承上转动。轴承是一个单滚珠轴承用于承担径向力。下轴承包括一个滚珠轴承承担径向力及一个向心止推轴承来承担轴向力。所有轴承的设计寿命不低于10万小时。

7）一体化插入式机械密封

潜水搅拌机配有一个一体化插入式的双机械密封。密封在一个油腔内运行，该油腔能以一稳定的流速对重叠的密封面进行润滑。外机械密封为耐腐蚀烧结碳化钨，避免搅拌液进入油腔。内机械密封为耐腐蚀烧结碳化钨，避免油腔中的油进入电机。内外机械密封各自独立地运行。

每台潜水搅拌器的轴密封系统应有一个油室，油室从设计上是防止过满和留有油膨胀的空间。带有防漏密封的注油孔和检查孔应当是很容易从外部检查维修的。

8）潜水搅拌机轴

螺旋浆和电机的轴应是同一个，螺旋桨所的轴是电机轴的延伸。轴的材料为不锈钢（S420）。螺旋桨充分与搅拌介质隔离。

9）叶轮

叶轮是304不锈钢材质或316L不锈钢，水力平衡的无堵塞的拽后设计。螺旋桨能处理常规污水、污泥或反冲洗废水。螺旋桨有三个叶片，

11）保护

所有的电机中每相绕组都应连接热敏开关，并串连。水泄漏传感器：探测定子室中的水。当泄漏传感器动作时，使得电机停止并报警。提供可装在电控柜中的监控继电器用于实时监测热敏信号和泄漏信号。

12）提升支架

支架和起吊悬臂均为不锈钢304。支架可在水平方向0度至180度内每隔10度调整。起吊葫芦内需配置制动装置。不锈钢304的吊链、螺栓、螺母、垫片、旋转操作手柄和化学地脚螺栓被成套供应。

（3）潜水搅拌机主要部件材质

壳体：316不锈钢（整体铸造，不接受不锈钢包覆形式）

叶片：316不锈钢

机械密封：耐腐蚀烧结碳化钨或碳化硅

静密封材料：腈橡胶

所有连接附件、地脚螺栓：304不锈钢

导杆、支架、链、钢丝绳：304不锈钢

生化凋节池潜水搅拌机现场控制箱，按钮箱。现场控制箱，按钮箱、满足本章节的要求，具体安装位置、数量、功能等见设备各个章节的描述。

2、凡不属随机配套的就地控制箱，按钮箱应按设计附图进行设计和供货。

3、就地控制箱，按钮箱供货商在制造前应将有关技术图纸，资料提交业主监理确认。

4、控制箱，按钮箱一般技术要求：

（1）每台控制箱供电电源一般为一路380/220V(三相五线)低压电源。

（2）随机械设备配套的控制箱内部所需的控制电源由承包商配套供应,控制电源为交流220V。

（3） 箱内电气设备开断容量不小于30KA。（微型断路器其分断能力不小于10KA）

（4）户内式电控箱防护等级不小于IP44（部分环境潮湿场所不小于IP54）。户外式控制箱防护等级不小IP55。

（5）控制箱接受电源侧应设总进线空气开关，空气开关有短路、过载保护以及主电路失电报警，在进线处装设I级试验电涌保护器，其Iimp=12.5KA（10/350us）,UP≤2.5KV。

（6）控制箱应具有短路、过载、断相及温升保护，对用于水下设备(如泵、 搅拌机等)，还应具有专用（如泄漏，过热等）保护功能。对于取样泵、排污泵等还具有干保护连锁功能。

现场控制箱箱面设开、停按钮，自动，停止、手动转换开关，开、故障信号指示灯。

（7）控制箱提供无源触点控制信号：允许远操、运行、故障信号及接受PLC控制命令的接口端子。
