双转鼓粉碎型格栅除污机技术说明

双转鼓粉碎型格栅除污机采用双鼓结构，是格栅除污机的一种，又叫破碎型格栅除污机，是市政、水利、泵站系统除污设备，能将污水管网中的末片、空瓶、布片等杂物垃圾进行粉碎，以保护泵站的设备使其正常运转。粉碎性格栅除污机能把污水中的悬浮和漂浮垃圾分碎成6-10mm的细小颗粒，粉碎后的污物无需打捞，直接随污水流走。粉碎型格栅泵站设备能全部安装在地下水池内，水池顶部封闭，这种泵站大大改变了传统泵站的工作环境差、噪音大、建设成本高、运行费用大等缺陷，粉碎型格栅真正意义上实现全地埋无人值守。

双转鼓粉碎型格栅尺寸示意图

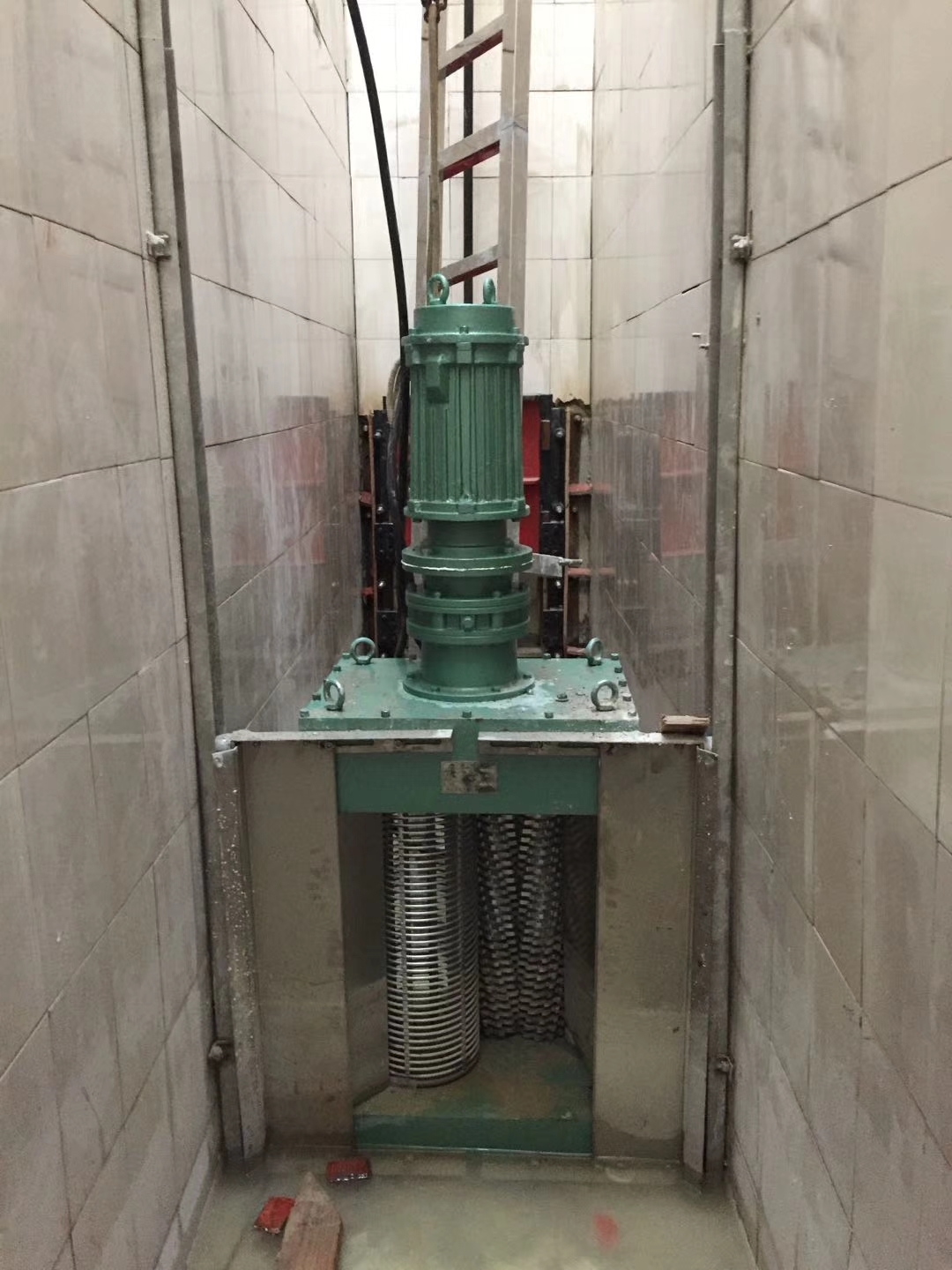

实际安装图

工作原理：

拥有钛合金切割刀片设计，是数十年来技术的进步和设计革新，建立一套有效可靠产品标准。钛合金切割刀片可以切碎多种破坏其它设备的固体颗粒，经证明适用于各种苛刻的环境。

1、固体颗粒随着污水进水切割区；

2、固体颗粒被转鼓截留并被输出到切割室；

3、大部分的污水和足够小的颗粒通过转鼓区；

4、固体颗粒被切割并通过切割室；

5、被粉碎后的颗粒流向下游。

应用场合：

1、安装于大流量、宽幅面水渠中；

2、安装于泵站、污水处理厂进口；

3、本机能粉碎的物品有：纸制品、木制品、塑料制品、橡胶制品、生活垃圾等。

电机选择：

干式电机：3kw或4kw

潜水电机：3kw或4kw

干湿两用电机：4.5kw或5.5kw

减速机采用齿轮和摆线针轮结构，使用寿命长，安装方便，维护简单。

型号规格：

双鼓粉碎型格栅技术参数

整机质保两年，配现场控制箱，提供现场指导安装。
