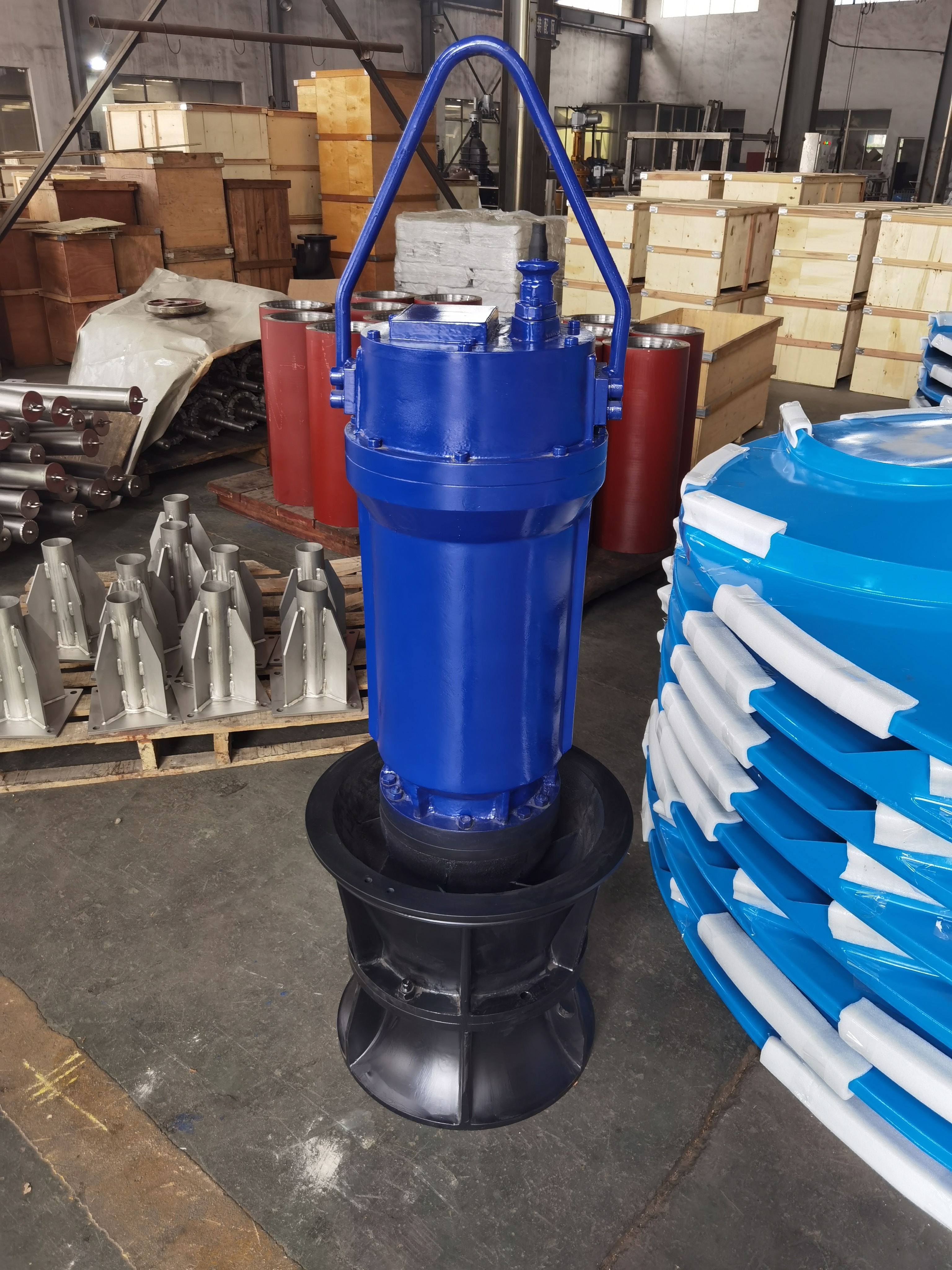

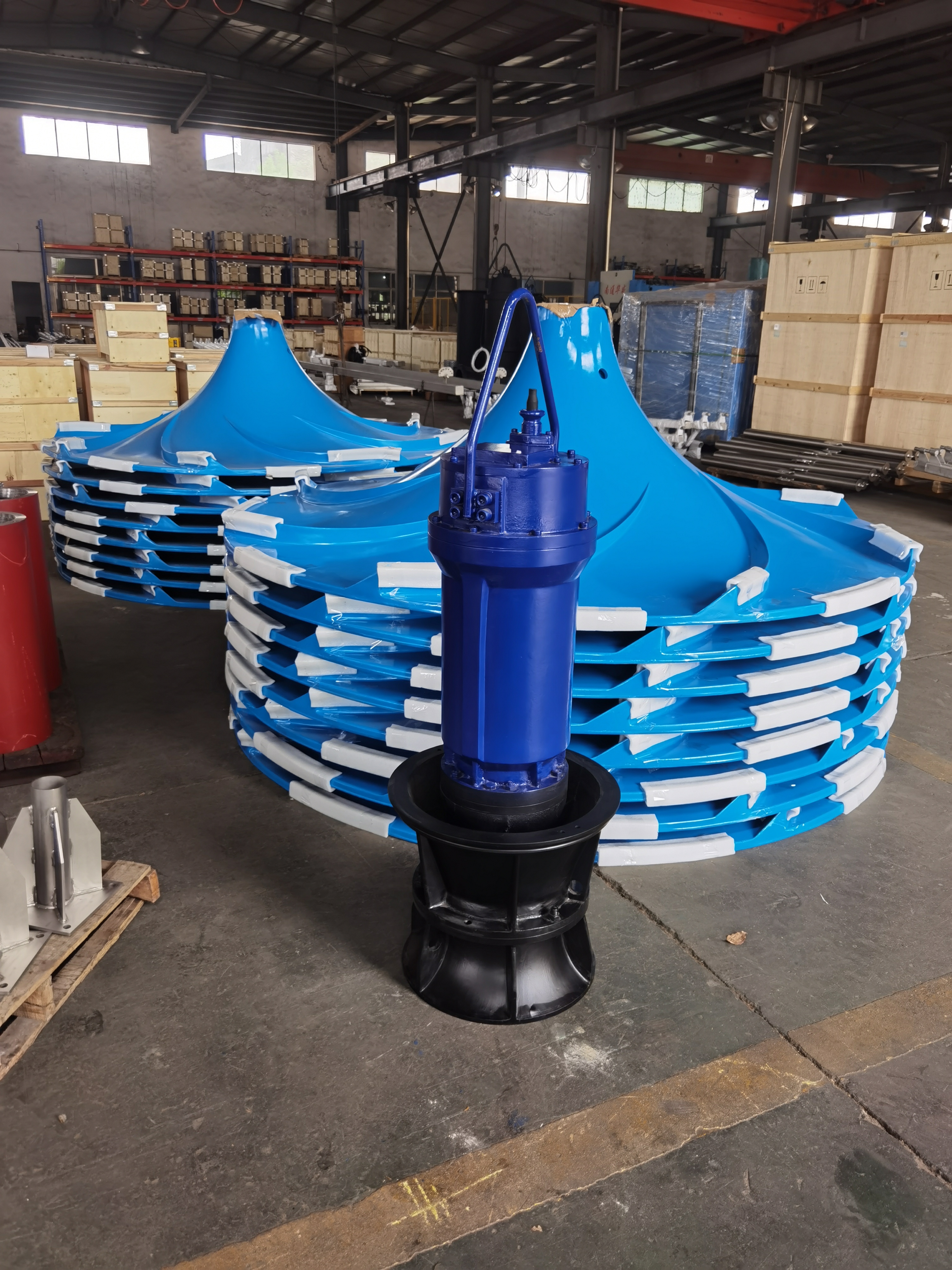

350ZQB-70潜水轴流泵技术说明

350ZQB-70潜水轴流泵是一种专为低扬程、大流量工况设计的高效水泵，广泛应用于污水处理厂、雨水泵站、农田排灌及城市排水系统中。该型号泵集成了电机与泵体一体化结构，可直接潜入水中运行，具备安装便捷、运行稳定、维护成本低等显著优势。

一、核心性能参数（综合多源信息）

参数项典型值

型号350ZQB-70

口径350mm

流量673–1090 m³/h

扬程3.59–7.45 m

功率22–30 kW

转速1450 r/min

电压380V（可选6kV/10kV）

电机类型干式全封闭潜水三相异步电动机

防护等级IP68

绝缘等级F级（耐温155℃）

介质温度≤40–50℃

pH范围4–10

潜水深度10–20米

注：不同厂家在叶轮设计、功率配置和材质选择上略有差异，实际参数以具体品牌技术资料为准。

二、主要结构与技术特点

一体化设计，安装简便‌

水泵与电机直连一体，无需现场进行轴对中装配，大幅缩短安装周期，节省土建成本约30–40% 。

高效水力模型，运行平稳‌

采用CFD流体动力学优化设计的叶轮，具备高效率、低汽蚀性能，动平衡精度达G6.3级，运行噪音低于70分贝 。

多重密封与保护系统‌

机械密封采用碳化硅/碳化钨等耐磨组合，寿命超35000小时 ；

配备泄漏、绕组温升、轴承温度等多重传感器，信号集中反馈至控制柜，支持远程监控与自动保护 。

耐腐蚀与长寿命设计‌

泵体材质为HT250铸铁，关键部件如轴采用不锈钢制造；

轴承选用NSK进口品牌，湿式运行寿命可达10万小时以上 。

适用性强，适应复杂工况‌

可输送含少量漂浮物或直径≤50mm颗粒的污水，适用于水位变化大的沿江、湖泊地区泵站建设 。

三、典型应用场景

污水处理厂提升泵站

城市雨水排涝系统

农田灌溉与排涝工程

工业废水排放系统

沿江/湖防洪泵站

四、配套要求与安装建议

成套供应内容‌

包括潜水泵本体、不锈钢井筒、拍门、控制柜、水下电缆、吊装装置及安装附件 。

安装方式‌

多采用半长期性安装于混凝土或钢制井筒内，泵体轴向出水，与电机同轴线布置 。

电气与控制‌

支持手动、自动及远程控制模式，建议配置PLC控制系统实现无人值守运行 。

维护周期建议‌

日常：检查运行电流、振动与噪音；

月度：检查电缆密封、润滑轴承；

年度：更换润滑油、检测密封性能、校准传感器。
