绕阻超温保护器正确安装方法

如何正确安装绕阻超温保护器？

‌绕阻超温保护器的正确安装需结合科学选型与规范操作，确保电机在高温、过载等异常工况下得到及时保护‌。以下是基于工业实践总结的核心要点，涵盖选型原则与安装关键步骤。

一、选型要点：匹配设备需求是安全前提

‌按电机绝缘等级选择动作温度‌
不同绝缘等级对应不同耐热极限，保护器的触发温度应略低于该值：

B级（130℃）→ 选 ‌120–125℃‌

F级（155℃）→ 选 ‌140–145℃‌

H级（180℃）→ 选 ‌160–170℃‌
常见型号如 ‌PTC 135℃±5℃‌ 广泛用于潜水泵绕组保护 。

‌确定检测方式：单相 or 三相独立监测？‌

小功率电机可采用单点测温

大功率或高可靠性场景推荐 ‌每相绕组独立埋置PTC传感器‌，实现精准监控 。

‌确认信号输出类型与控制兼容性‌
选择具备 ‌继电器输出（常开/常闭）‌ 的保护器，便于接入PLC或控制回路，如KZ-3型支持故障信号远传 。

‌考虑环境适应性‌
潮湿、腐蚀性场所应选用防护等级高（IP68）、带防腐引线的产品，并支持 ‌DC12V隔离供电‌ 以增强稳定性 。

二、安装步骤与注意事项：细节决定保护效果

正确安装流程：

‌预埋传感器‌
将PTC热敏电阻芯片 ‌牢固嵌入电机定子绕组端部最热区域‌，避免松动移位 。

‌固定引线‌
引线不得承受拉力，应使用接线端子固定于接线盒内，防止运行中因振动导致断裂 。

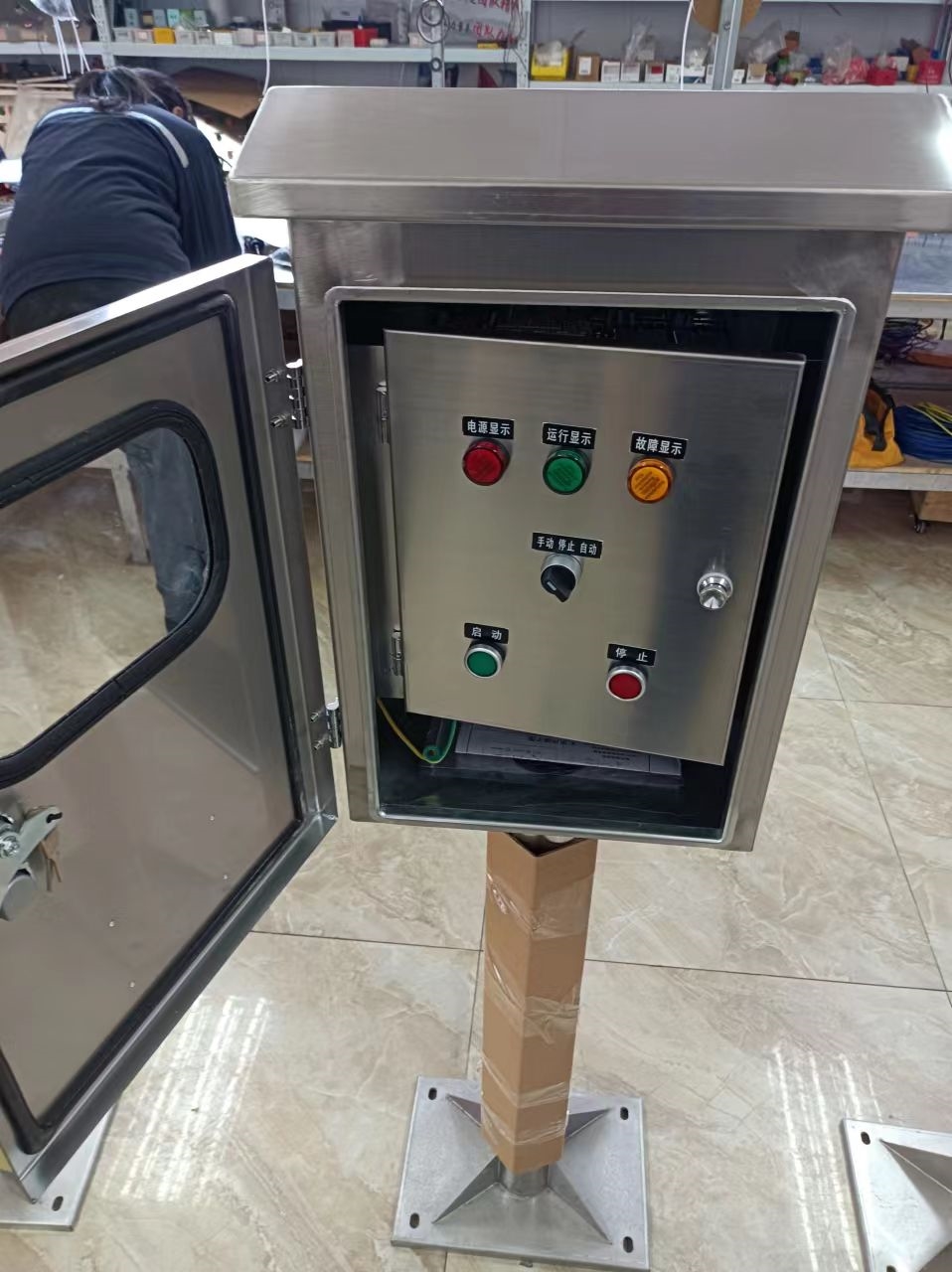

‌连接控制器‌
按说明书接线，确保 ‌传感器与保护器匹配编号‌，分体式设备不可混用配套模块 。

‌通电测试‌
模拟升温或使用万用表检测阻值跳变（常温<1.5kΩ，超温>3.5kΩ），验证动作可靠性 。

关键注意事项：

安装时 ‌禁止敲打或挤压PTC芯片‌，以免损坏敏感元件

引线布线远离高温区和运动部件，必要时加套防护管

使用导热硅脂提升感温效率（适用于接触式安装）

保护器本体应安装在通风、干燥、无腐蚀气体处，环境温度≤40℃

电路连接选用 ‌0.4–0.75mm²铜芯线‌，电流较大时需加粗至1.5mm²

三、典型技术参数参考（以INT69系列为例）

电动机过热保护器已广泛应用于潜水泵、潜水搅拌机、潜水推流器等设备中，配合油室泄漏、低水位等多重保护，构成完整的电机安全系统。
