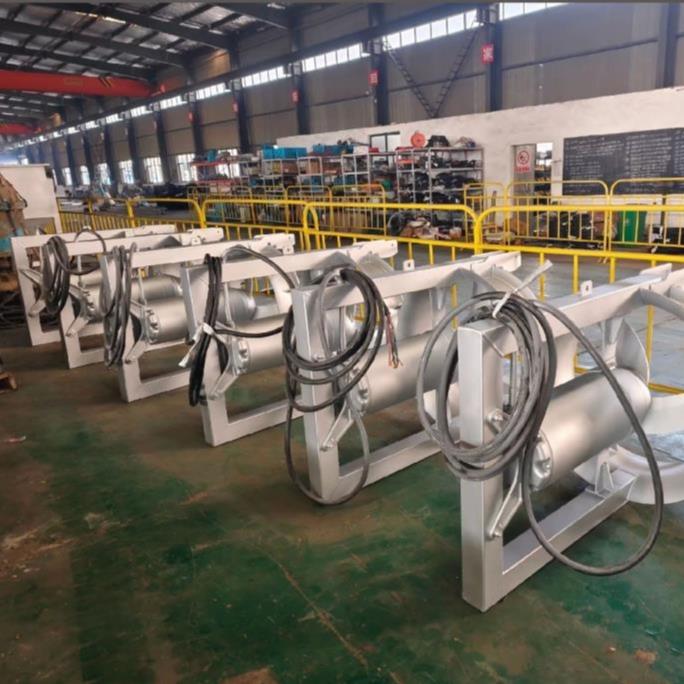

QJB-W10型潜水回流泵用途说明

QJB-W10型潜水回流泵用途说明：

江苏杜安环保QJB-W10型潜水回流泵为两级污水处理厂混合液回流、反硝化脱氮的专用设备。亦可用于地面排水、灌溉和废水处理过程中再循环等需要微扬程、大流量的场所。

工作特点：

结构紧凑、安装方便、操作简单、易于维修、无噪音，可以随便装置。

适用范围：

潜水回流泵在下列条件下能正常连续运行

海拔不超过1000m；

较高介质温度不超过40OC；

介质的PH值在5-9之间；

液体密度不超过1150kg/m3；

长期潜水运行，潜水深度一般不超过20m；

QJB-W10型潜水回流泵结构设计：

叶轮：

采用后掠式反扭曲曲线设计，用不锈钢材料制造，并经过动平衡实验和精心加工，能高性能地传递电机输出功率。为使叶轮避免阻塞结渣，为防止在运转时叶轮与轴产生松动，在叶轮固定结构上采用了内部锁定装置。材质：304不锈钢或316不锈钢

电机：

潜水回流泵的电机与叶轮是直联式的，为全铜线圈电机、其绕组的绝缘等级为F等级，较大工作温度可达155OC，电机在较大载荷下不会出现过载现象，电机每小时可起动15次，但时间间隔应均匀。电机定子采用热套法嵌入机壳中，无需任何定位销钉，牢固可靠。正常情况下，电机的温升不超过80OC。

轴承：

电机转子由一个双列角接触球轴承和一个圆柱滚子轴承支撑；

潜水回流泵轴承的运行寿命大于100000小时；

轴密封：

潜水回流泵有两个机械密封和一个唇形密封组成。外密封腔内设置有螺旋

凹槽，以清除杂质，减少机封磨损。密封装置材料：碳化钨/碳化钨。

监测系统：

定子绕组中装有叁个串联联接的常闭型热敏开关，热敏开关在140OC动作。

电机定子腔及油室内设有泄漏检测器，以便检测动、静密封泄漏情况，并适时切断电源。

导杆：100*100*3导轨304不锈钢，壁厚3mm
